La vida útil del grafito industrial depende de mucho más que la calidad del material. En aplicaciones de alta temperatura, hornos industriales, procesos metalúrgicos y equipos de manufactura, el desempeño de un componente de grafito está directamente relacionado con la correcta selección del grado, las condiciones de operación, el diseño de la pieza y las prácticas de mantenimiento implementadas.
Es común atribuir una falla prematura únicamente al material; sin embargo, en la mayoría de los casos el problema se origina por una combinación de factores que aceleran el desgaste, la oxidación o la fractura del componente. Incluso un grafito de alta calidad puede presentar una vida útil reducida si trabaja fuera de las condiciones para las que fue diseñado.
Comprender qué factores afectan el desempeño del grafito permite optimizar los procesos industriales, disminuir costos de reemplazo, reducir tiempos de paro y aumentar la confiabilidad de los equipos. En este artículo analizamos los siete factores más importantes que influyen en la durabilidad del grafito industrial y las mejores prácticas para maximizar su rendimiento.
¿Por qué la vida útil del grafito industrial varía entre aplicaciones?
No existe un tiempo de vida estándar para un componente de grafito industrial. Dos piezas fabricadas con el mismo material pueden presentar desempeños completamente distintos dependiendo de la aplicación.
Esto ocurre porque el grafito trabaja bajo condiciones extremadamente variables, entre ellas:
- Temperatura de operación.
- Atmósfera del proceso (oxidante, reductora o inerte).
- Esfuerzos mecánicos.
- Velocidad de calentamiento y enfriamiento.
- Contacto con metales fundidos.
- Exposición a productos químicos.
- Frecuencia de operación del equipo.
Cada una de estas variables modifica la velocidad de desgaste del componente y, en consecuencia, su vida útil.
No todos los grafitos trabajan bajo las mismas condiciones.
El término grafito industrial engloba una amplia variedad de materiales con propiedades diferentes. Existen grados desarrollados para soportar altas temperaturas, otros priorizan la resistencia mecánica, algunos ofrecen mayor densidad y otros presentan mejor conductividad térmica o eléctrica.
Seleccionar un material únicamente por disponibilidad o costo puede traducirse en fallas prematuras, mayor consumo de refacciones y costos operativos superiores.
Por esta razón, la selección del grado de grafito debe realizarse considerando las condiciones reales del proceso y no únicamente las dimensiones del componente.
La importancia de seleccionar el grado adecuado desde el diseño.
La ingeniería de diseño es una de las etapas más importantes para garantizar una larga vida útil.
Durante esta fase deben evaluarse aspectos como:
- Temperatura máxima de trabajo.
- Ciclos térmicos.
- Tipo de atmósfera.
- Cargas mecánicas.
- Tolerancias dimensionales.
- Acabado superficial requerido.
- Compatibilidad química con el proceso.
Cuando estas variables se consideran desde el inicio del proyecto, es posible fabricar componentes más confiables y reducir considerablemente el riesgo de reemplazos prematuros.
Factor 1: Elegir un grado de grafito inadecuado.
Uno de los errores más frecuentes en aplicaciones industriales consiste en asumir que cualquier tipo de grafito ofrecerá el mismo desempeño.
En realidad, los fabricantes producen diferentes grados de grafito con propiedades específicas para aplicaciones determinadas. La diferencia entre seleccionar el material correcto o uno inadecuado puede representar meses adicionales de operación o reemplazos constantes.
Propiedades que influyen en el desempeño.
Al seleccionar un grado de grafito deben evaluarse propiedades como:
- Densidad aparente.
- Porosidad.
- Resistencia a la compresión.
- Resistencia a la flexión.
- Conductividad térmica.
- Conductividad eléctrica.
- Tamaño de grano.
- Resistencia a la oxidación.
- Coeficiente de expansión térmica.
Cada propiedad influye directamente en el comportamiento del componente durante la operación.
Consecuencias de utilizar un material incorrecto.
Cuando el grado de grafito no corresponde a las necesidades de la aplicación pueden presentarse problemas como:
- Desgaste acelerado.
- Aparición de grietas.
- Fracturas durante el servicio.
- Deformaciones dimensionales.
- Mayor susceptibilidad a la oxidación.
- Incremento en los costos de mantenimiento.
- Paros inesperados de producción.
En muchas ocasiones, cambiar únicamente el grado de grafito permite incrementar significativamente la vida útil del componente sin modificar el diseño del equipo.
Factor 2: Exposición a temperaturas superiores a las recomendadas.
El grafito industrial es reconocido por su excelente comportamiento en aplicaciones de alta temperatura. Sin embargo, esto no significa que pueda operar indefinidamente bajo cualquier condición térmica.
Cada grado de grafito posee límites de desempeño definidos por su composición, proceso de fabricación y propiedades físicas. Cuando un componente trabaja por encima de las condiciones para las que fue diseñado, su estructura comienza a deteriorarse progresivamente, reduciendo su resistencia mecánica y su estabilidad dimensional.
Además de la temperatura máxima, es importante considerar la velocidad de calentamiento y enfriamiento. Los cambios térmicos bruscos generan esfuerzos internos que pueden provocar fisuras o fracturas, especialmente en componentes con geometrías complejas o espesores variables.
¿Cómo afecta la temperatura a la estructura del grafito?
La exposición prolongada a temperaturas elevadas puede ocasionar:
- Pérdida gradual de propiedades mecánicas.
- Incremento de la velocidad de oxidación cuando existe oxígeno.
- Cambios dimensionales por expansión térmica.
- Aparición de microgrietas por ciclos térmicos repetitivos.
- Disminución de la capacidad para soportar cargas mecánicas.
Estos efectos suelen ser acumulativos, por lo que un componente puede funcionar correctamente durante meses antes de presentar una falla repentina.
Aplicaciones donde este problema es frecuente.
Las temperaturas extremas son comunes en procesos como:
- Hornos de tratamiento térmico.
- Hornos de sinterizado.
- Hornos para fabricación de vidrio.
- Procesos de fundición de aluminio, cobre y acero.
- Producción de materiales refractarios.
- Procesos metalúrgicos bajo vacío.
En estas aplicaciones resulta indispensable seleccionar un grado de grafito desarrollado específicamente para trabajar dentro del rango térmico del proceso.
Factor 3: Oxidación por presencia de oxígeno.
La oxidación es una de las principales causas de desgaste del grafito industrial en aplicaciones de alta temperatura.
Aunque el grafito presenta una excelente estabilidad térmica, cuando opera en presencia de oxígeno a temperaturas elevadas el carbono comienza a reaccionar químicamente, transformándose en gases como monóxido y dióxido de carbono. Como consecuencia, el componente pierde masa, disminuye su resistencia mecánica y reduce considerablemente su vida útil.
Este proceso suele avanzar de manera gradual, por lo que en muchas ocasiones el desgaste no es evidente hasta que la pieza presenta deformaciones o fallas estructurales.
¿Por qué el grafito se oxida?
La velocidad de oxidación depende de diversos factores, entre ellos:
- Temperatura de operación.
- Concentración de oxígeno.
- Tiempo de exposición.
- Porosidad del material.
- Área superficial expuesta.
- Calidad del grado de grafito utilizado.
En atmósferas inertes o al vacío, el grafito puede operar a temperaturas significativamente mayores sin sufrir el mismo nivel de degradación. En cambio, cuando existe oxígeno disponible, la velocidad de oxidación aumenta conforme se incrementa la temperatura.
Métodos para minimizar la oxidación.
Para prolongar la vida útil del grafito es recomendable implementar medidas como:
- Seleccionar grados con mayor resistencia a la oxidación.
- Reducir la presencia de oxígeno durante el proceso.
- Trabajar en atmósferas controladas cuando sea posible.
- Evitar temperaturas superiores a las requeridas.
- Programar inspecciones periódicas para detectar desgaste antes de que afecte el proceso.
Una estrategia adecuada de selección del material y control de las condiciones de operación puede incrementar significativamente la duración de los componentes.
Factor 4: Ataque químico por atmósferas agresivas.
Además de la temperatura, el ambiente químico desempeña un papel determinante en la durabilidad del grafito industrial.
Dependiendo del proceso, el componente puede estar expuesto a vapores metálicos, gases reactivos, sales fundidas o compuestos químicos que aceleran su deterioro. Aunque el grafito ofrece una elevada resistencia frente a numerosas sustancias, no todos los ambientes industriales son compatibles con cualquier grado de material.
Por ello, la compatibilidad química debe evaluarse desde la etapa de diseño y selección del componente.
Sustancias que aceleran el deterioro.
Entre los agentes que pueden afectar el desempeño del grafito destacan:
- Oxígeno a alta temperatura.
- Vapor de agua sobrecalentado.
- Agentes oxidantes fuertes.
- Algunos halógenos y sus compuestos.
- Determinados metales líquidos en condiciones específicas.
- Ambientes altamente corrosivos propios de ciertos procesos industriales.
El efecto de estas sustancias depende de variables como la temperatura, el tiempo de exposición y la concentración de los compuestos presentes.
¿Cómo seleccionar un material más resistente?
Para minimizar el ataque químico es recomendable considerar:
- La composición completa de la atmósfera de trabajo.
- La temperatura real de operación.
- El tiempo de exposición durante cada ciclo.
- La interacción entre el grafito y los materiales procesados.
- Las recomendaciones técnicas del fabricante del componente.
En aplicaciones críticas, realizar un análisis conjunto entre el usuario y el fabricante permite seleccionar el grado de grafito más adecuado, optimizar el desempeño del equipo y reducir los costos asociados con reemplazos prematuros.
Factor 5: Diseño incorrecto del componente.
El desempeño de una pieza de grafito no depende únicamente de las propiedades del material. Un diseño inadecuado puede generar concentraciones de esfuerzo que favorezcan la aparición de grietas, fracturas o deformaciones durante la operación.
El grafito posee una excelente resistencia a la compresión, pero, como ocurre con otros materiales cerámicos, es menos resistente a esfuerzos de tensión e impactos. Por ello, el diseño geométrico debe minimizar las zonas donde puedan concentrarse las cargas mecánicas.
Concentraciones de esfuerzo.
Las concentraciones de esfuerzo suelen originarse por detalles geométricos que incrementan localmente las cargas sobre el componente, por ejemplo:
- Cambios bruscos de sección.
- Esquinas vivas.
- Ranuras profundas.
- Perforaciones muy cercanas entre sí.
- Espesores insuficientes.
- Radios de curvatura demasiado pequeños.
.
Estos elementos pueden convertirse en puntos de inicio para grietas que, con el tiempo y los ciclos térmicos, terminan provocando la falla del componente.

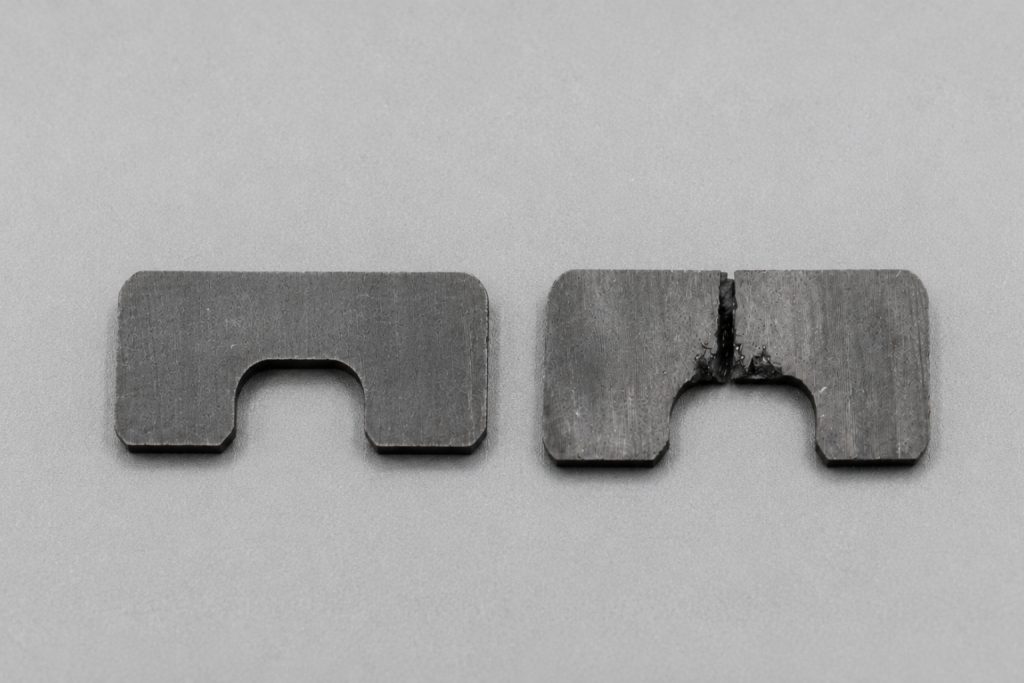

Errores de diseño que provocan fracturas.
Entre los errores más comunes se encuentran:
- No considerar la expansión térmica del conjunto.
- Diseñar piezas con espesores demasiado delgados.
- Sobredimensionar zonas sometidas a cambios rápidos de temperatura.
- Omitir tolerancias adecuadas para el montaje.
- Aplicar cargas mecánicas superiores a las previstas durante el diseño.
Una revisión de ingeniería antes de fabricar el componente permite detectar estas situaciones y realizar ajustes que incrementen significativamente su vida útil.
Factor 6: Instalación y manipulación inadecuadas.
Incluso un componente correctamente diseñado y fabricado puede sufrir daños antes de entrar en operación si no se manipula adecuadamente.
Aunque el grafito ofrece una elevada estabilidad térmica y química, también requiere cuidados específicos durante el transporte, almacenamiento e instalación para evitar daños que no siempre son visibles a simple vista.

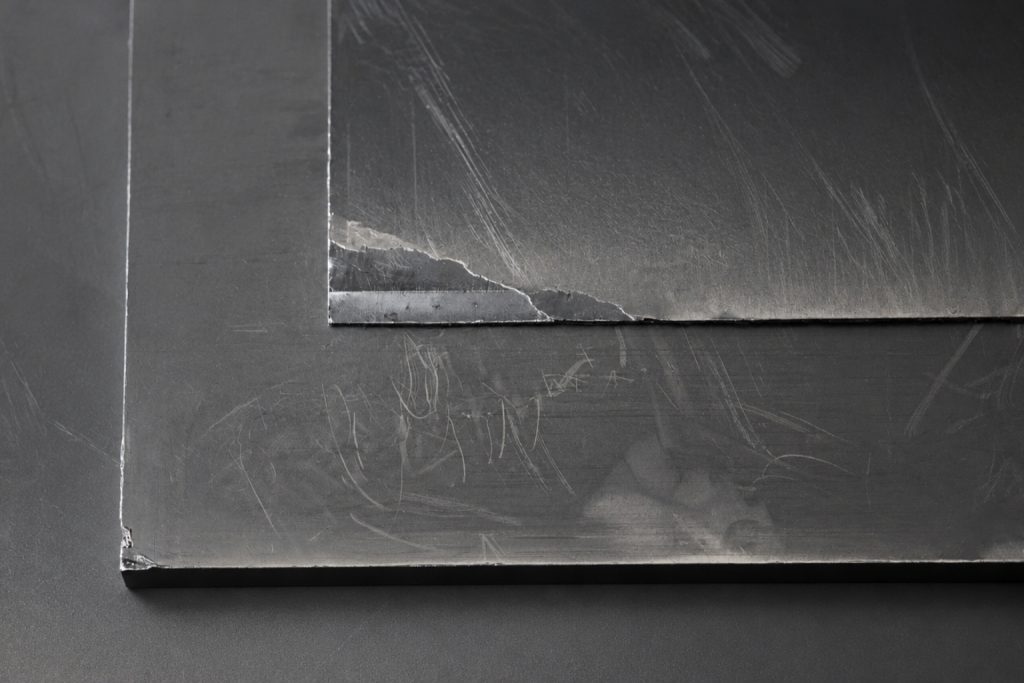

Daños provocados durante el montaje.
Los problemas más frecuentes durante la instalación incluyen:
- Golpes durante el transporte.
- Apriete excesivo de tornillos o sujetadores.
- Desalineación del componente.
- Contacto con superficies metálicas que generan esfuerzos puntuales.
- Uso de herramientas inadecuadas durante el montaje.
En muchos casos, las microfracturas generadas durante la instalación permanecen ocultas hasta que el componente entra en servicio y es sometido a esfuerzos térmicos o mecánicos.
Buenas prácticas de instalación
Para reducir el riesgo de fallas prematuras se recomienda:
- Manipular las piezas utilizando elementos de protección adecuados.
- Verificar que las superficies de apoyo estén limpias y niveladas.
- Respetar los pares de apriete especificados.
- Evitar impactos durante el montaje.
- Confirmar la correcta alineación antes de poner el equipo en operación.
Estas prácticas ayudan a preservar la integridad del componente desde el primer día de funcionamiento.
Factor 7: Falta de mantenimiento preventivo.
El mantenimiento preventivo es una de las herramientas más eficaces para prolongar la vida útil de los componentes de grafito y evitar fallas inesperadas.
Esperar a que una pieza falle por completo suele implicar costos mucho mayores debido a los tiempos de paro, la sustitución de otros componentes afectados y las pérdidas de producción.
Implementar inspecciones periódicas permite identificar señales de desgaste antes de que comprometan el desempeño del proceso.
Indicadores de desgaste.
Algunos signos que pueden indicar la necesidad de reemplazar un componente son:
- Pérdida de dimensiones críticas.
- Aparición de grietas visibles.
- Desgaste irregular.
- Cambios de color asociados a oxidación.
- Astillamientos en bordes o superficies.
- Disminución de la estabilidad durante la operación.
La frecuencia de inspección dependerá de las condiciones del proceso y de la criticidad del componente dentro del equipo.
¿Cuándo reemplazar un componente antes de que falle?
No existe una regla universal para determinar el momento exacto del reemplazo.
La decisión debe basarse en factores como:
- Nivel de desgaste permitido.
- Condiciones de operación.
- Historial de mantenimiento.
- Recomendaciones del fabricante.
- Impacto que tendría una falla sobre la producción.
Sustituir una pieza durante un mantenimiento programado suele ser considerablemente más económico que enfrentar un paro inesperado.
Buenas prácticas para maximizar la vida útil del grafito industrial.
Aunque cada aplicación presenta condiciones particulares, existen recomendaciones que contribuyen a incrementar el desempeño de los componentes de grafito en la mayoría de los procesos industriales.
Selección correcta del material.
Elegir el grado adecuado considerando temperatura, atmósfera, cargas mecánicas y compatibilidad química es el primer paso para garantizar un funcionamiento confiable.
Control de las condiciones de operación.
Mantener estables la temperatura, la atmósfera y los ciclos térmicos reduce el desgaste y minimiza la aparición de esfuerzos internos.

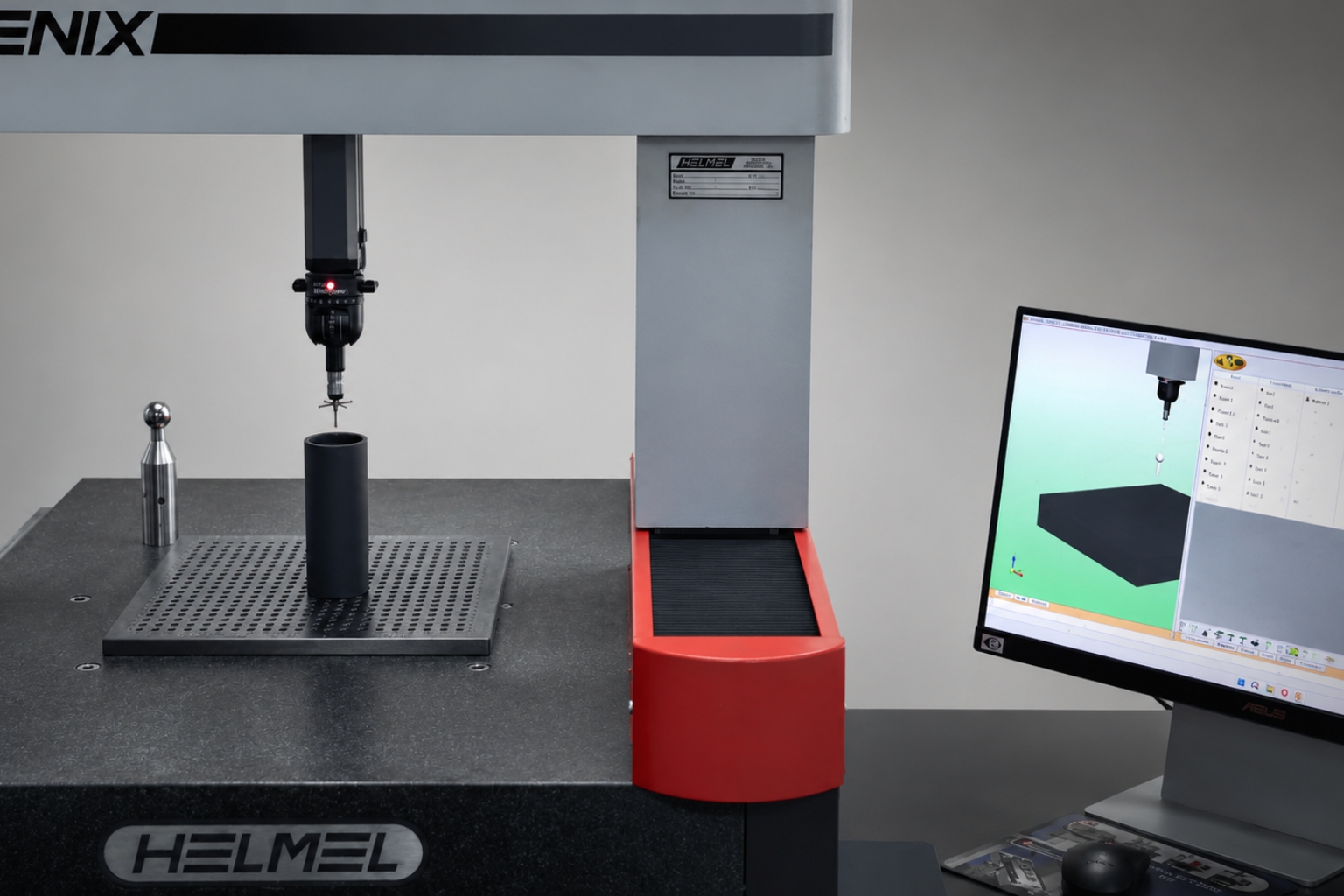

Fabricación con tolerancias precisas.
Las dimensiones y tolerancias influyen directamente en el ajuste, la distribución de cargas y el desempeño del componente. Un maquinado de precisión contribuye a disminuir esfuerzos innecesarios durante la operación.
Inspecciones periódicas.
Programar revisiones preventivas permite detectar desgaste antes de que evolucione hacia una falla mayor, reduciendo costos de mantenimiento y tiempos de inactividad.
¿Cómo puede ayudar un fabricante especializado?
La selección del grafito industrial no debe limitarse a elegir un material disponible en inventario. Un fabricante especializado puede analizar las condiciones reales de operación y recomendar el grado más adecuado para maximizar el rendimiento del componente.
Ingeniería de aplicación.
Un proveedor con experiencia evalúa variables como temperatura, atmósfera, esfuerzos mecánicos, geometría y proceso productivo para proponer una solución adaptada a cada necesidad.
Este análisis permite reducir errores de selección, optimizar la vida útil de los componentes y disminuir el costo total de operación.
Fabricación personalizada para cada proceso.
Cuando los componentes se fabrican conforme a los requerimientos específicos de la aplicación, es posible obtener un mejor ajuste, mayor confiabilidad y un desempeño más consistente.
La combinación de una adecuada selección del grado de grafito, un diseño optimizado y un proceso de fabricación de precisión permite incrementar la disponibilidad de los equipos y reducir la frecuencia de reemplazos, generando beneficios tanto técnicos como económicos para la operación industrial.
La vida útil del grafito industrial depende de una combinación de factores relacionados con el material, el diseño del componente y las condiciones reales de operación. Seleccionar un grado inadecuado, trabajar a temperaturas superiores a las recomendadas, exponer el material a atmósferas oxidantes o descuidar el mantenimiento preventivo puede reducir significativamente el desempeño de la pieza y aumentar los costos operativos.
Por el contrario, una correcta selección del grado de grafito, un diseño optimizado, procesos de fabricación con tolerancias precisas y un programa de inspección periódica permiten prolongar la vida útil de los componentes, reducir los tiempos de paro y mejorar la confiabilidad de los equipos industriales.
Cada aplicación presenta requerimientos particulares, por lo que contar con el respaldo de un fabricante especializado resulta fundamental para seleccionar la solución más adecuada y maximizar el rendimiento del grafito industrial a largo plazo.
