Las tolerancias en piezas de grafito desempeñan un papel fundamental en la confiabilidad y eficiencia de numerosos procesos industriales. Aunque la selección del grado de grafito suele recibir gran parte de la atención durante el diseño de un componente, la precisión con la que este se fabrica puede ser igual o incluso más importante para garantizar un funcionamiento adecuado.
En industrias como la siderúrgica, metalúrgica, del vidrio, aluminio o tratamiento térmico, los componentes de grafito deben ensamblarse con otras piezas mecánicas, soportar altas temperaturas y mantener un desempeño estable durante largos periodos de operación. Si una dimensión crítica se encuentra fuera de la tolerancia especificada, pueden presentarse problemas como desalineaciones, fugas, desgaste prematuro, vibraciones o concentraciones de esfuerzo que reducen la vida útil del equipo.
Por el contrario, una tolerancia correctamente definida permite fabricar piezas que cumplen con los requisitos funcionales sin incrementar innecesariamente los costos de maquinado. El objetivo no siempre es lograr la máxima precisión posible, sino establecer el nivel de exactitud que realmente demanda la aplicación.
En este artículo analizaremos qué son las tolerancias dimensionales, cómo influyen en el desempeño de las piezas de grafito y cuáles son las mejores prácticas para especificarlas correctamente desde la etapa de diseño.
¿Qué son las tolerancias dimensionales en una pieza de grafito?
Las tolerancias dimensionales representan el margen de variación permitido entre la dimensión nominal especificada en un plano y la dimensión real obtenida durante el proceso de fabricación.
En cualquier proceso de maquinado existe una variación inevitable. Ninguna pieza puede fabricarse con una precisión absolutamente perfecta, por lo que las tolerancias establecen los límites aceptables para garantizar que el componente funcione correctamente una vez instalado.
Por ejemplo, si un plano indica un diámetro de 50 mm ±0.05 mm, la pieza será aceptable siempre que el diámetro final se encuentre entre 49.95 y 50.05 mm.
En el caso del grafito industrial, definir estas tolerancias es especialmente importante debido a que muchos componentes trabajan en conjunto con piezas metálicas, elementos cerámicos o sistemas de sellado donde incluso pequeñas variaciones dimensionales pueden afectar el desempeño del conjunto.
Diferencia entre dimensión nominal y tolerancia
Es común confundir ambos conceptos, aunque cumplen funciones distintas dentro del diseño de ingeniería.
- Dimensión nominal: es el valor teórico definido por el diseñador para una característica de la pieza.
- Tolerancia: es la desviación máxima permitida respecto a esa dimensión nominal.
Por ejemplo:
| Concepto | Valor |
| Dimensión nominal | 100 mm |
| Tolerancia | ±0.10 mm |
| Dimensión mínima aceptable | 99.90 mm |
| Dimensión máxima aceptable | 100.10 mm |
Esta diferencia permite que la fabricación sea técnicamente viable sin comprometer la funcionalidad del componente.
¿Por qué el grafito requiere un control dimensional preciso?
Aunque el grafito es conocido por su excelente estabilidad térmica, resistencia a altas temperaturas y facilidad de maquinado, también presenta características que hacen indispensable un control dimensional adecuado.
Entre ellas destacan:
- Material relativamente frágil, que puede sufrir daños si existen interferencias durante el montaje.
- Aplicaciones con altas temperaturas, donde pequeños errores dimensionales pueden amplificarse debido a la expansión de los componentes metálicos vecinos.
- Componentes sometidos a cargas mecánicas, donde una distribución incorrecta de esfuerzos puede provocar grietas o fracturas.
- Superficies de sellado, en las que una desviación mínima puede generar pérdidas de vacío, fugas de gases o disminución de la eficiencia térmica.
Por esta razón, la precisión dimensional no solo depende de la capacidad del centro de maquinado CNC, sino también de una correcta selección del grado de grafito, herramientas adecuadas, estrategias de mecanizado y procedimientos de inspección durante todo el proceso de fabricación.
¿Cómo afectan las tolerancias al desempeño del equipo?
Las tolerancias no deben considerarse únicamente un requisito del plano de fabricación. En realidad, determinan la forma en que una pieza interactúa con el resto del sistema, influyendo directamente en la confiabilidad, la eficiencia y la vida útil del equipo.

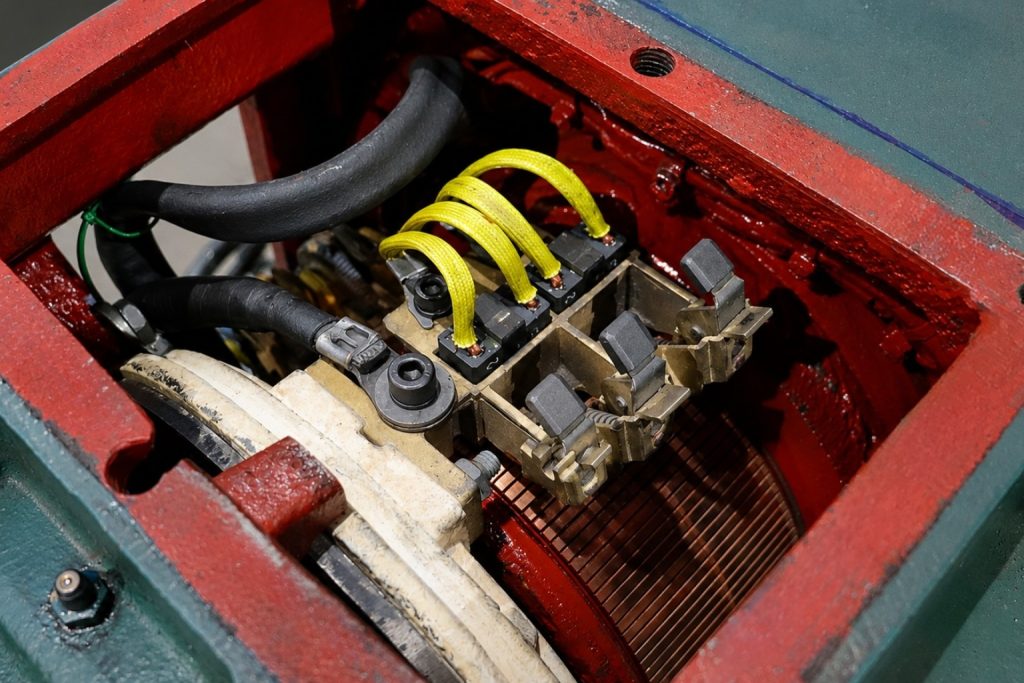

Cuando una pieza de grafito cumple con las tolerancias especificadas, el ensamblaje se realiza correctamente, las cargas mecánicas se distribuyen de manera uniforme y el componente trabaja dentro de las condiciones previstas por el diseño. En cambio, una desviación fuera de los límites permitidos puede generar problemas que, con el tiempo, incrementan los costos de mantenimiento y los paros no programados.
Las tolerancias dimensionales tienen un impacto directo en la forma en que una pieza de grafito interactúa con el resto del sistema. Su función no se limita a cumplir con un requisito del plano de fabricación; también garantizan que el componente trabaje bajo las condiciones para las que fue diseñado.
En aplicaciones industriales donde intervienen altas temperaturas, ciclos térmicos, esfuerzos mecánicos o atmósferas controladas, una variación dimensional mínima puede alterar el funcionamiento del conjunto. Dependiendo de la aplicación, esto puede traducirse en una disminución de la eficiencia del proceso, un incremento en el desgaste o incluso una falla prematura del equipo.
A continuación, se describen algunos de los efectos más importantes.

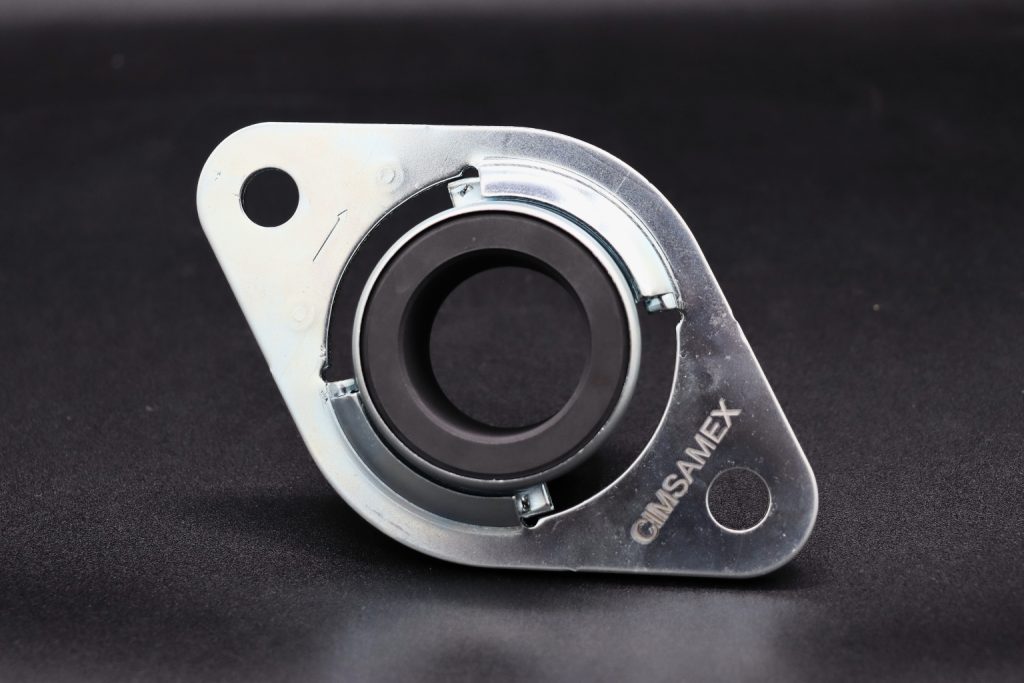

Montaje correcto.
Una de las funciones principales de las tolerancias es asegurar que las piezas ensamblen correctamente con los demás componentes del sistema.
Si una pieza de grafito presenta dimensiones mayores a las especificadas, pueden producirse interferencias durante el montaje. Debido a que el grafito posee una resistencia mecánica menor que la de muchos metales, aplicar fuerza excesiva para instalar el componente puede ocasionar grietas, desprendimientos en los bordes o fracturas.
Por otro lado, cuando la pieza es más pequeña de lo previsto, pueden aparecer holguras que provocan movimientos indeseados durante la operación.
Un montaje adecuado permite:
- Reducir esfuerzos durante la instalación.
- Evitar daños al componente.
- Garantizar la posición correcta de la pieza.
- Mantener la estabilidad del conjunto durante el servicio.
Distribución uniforme de cargas.
Muchos componentes de grafito trabajan sometidos a cargas de compresión, apoyo o contacto con otras piezas.
Cuando las superficies no respetan las tolerancias establecidas, la carga deja de distribuirse uniformemente y comienza a concentrarse en zonas específicas.
Estas concentraciones de esfuerzo pueden ocasionar:
- Aparición de microgrietas.
- Fracturas localizadas.
- Desgaste acelerado.
- Reducción de la vida útil del componente.
Este fenómeno resulta especialmente crítico en aplicaciones como:
- Soportes para hornos industriales.
- Componentes de fundición continua.
- Moldes de grafito.
- Placas de apoyo.
- Boquillas para altas temperaturas.
En estos casos, una pequeña desviación dimensional puede generar esfuerzos considerablemente mayores a los considerados durante el diseño.
Sellado y hermeticidad.
En numerosos procesos industriales, el grafito forma parte de sistemas donde el control de gases o atmósferas es indispensable.
Por ejemplo:
- Hornos de vacío.
- Hornos de sinterizado.
- Procesos con atmósferas inertes.
- Equipos de tratamiento térmico.
- Sistemas de conducción de gases.
Si las superficies de contacto presentan desviaciones fuera de tolerancia, el sellado puede verse comprometido.
Las consecuencias incluyen:
- Fugas de gases.
- Pérdida de vacío.
- Contaminación del proceso.
- Disminución de la eficiencia térmica.
- Incremento del consumo energético.
Por ello, las caras de apoyo y las superficies de sellado suelen requerir tolerancias más estrictas que otras zonas de la pieza.
Transferencia térmica.
Aunque el grafito posee una excelente conductividad térmica, esta propiedad solo puede aprovecharse plenamente cuando existe un contacto adecuado entre los componentes.
Una superficie fuera de tolerancia puede reducir el área efectiva de contacto, aumentando la resistencia térmica entre ambas piezas.
Esto puede provocar:
- Calentamiento no uniforme.
- Puntos calientes.
- Menor eficiencia del proceso.
- Variaciones en la temperatura del producto.
- Incremento de tensiones térmicas.
En aplicaciones donde la temperatura debe mantenerse dentro de rangos muy específicos, incluso pequeñas diferencias dimensionales pueden afectar la estabilidad del proceso.
Problemas provocados por tolerancias incorrectas.
Una tolerancia mal definida puede ser tan perjudicial como una selección incorrecta del material. Tanto una especificación demasiado amplia como una excesivamente restrictiva pueden generar problemas técnicos y económicos.
Mientras que una tolerancia insuficiente compromete el funcionamiento del equipo, una tolerancia innecesariamente cerrada incrementa el tiempo de maquinado, dificulta la fabricación y eleva el costo sin aportar beneficios reales.
Entre los problemas más frecuentes se encuentran los siguientes.
Desalineaciones.
Cuando una pieza no mantiene las dimensiones previstas, su posición respecto a los demás componentes cambia.
Esto puede ocasionar:
- Contactos irregulares.
- Pérdida de paralelismo.
- Desviaciones en ejes.
- Vibraciones.
- Desgaste desigual.
En sistemas rotativos o mecanismos de guiado, estas desalineaciones reducen significativamente la confiabilidad del equipo.
Desgaste prematuro.
Las piezas que no ajustan correctamente generan fricción donde no debería existir o distribuyen las cargas de manera desigual.
Como consecuencia, aparecen:
- Desgaste localizado.
- Astillamiento de bordes.
- Incremento del polvo de grafito.
- Necesidad de reemplazos más frecuentes.
Este problema no solo afecta al componente de grafito, sino también a las piezas metálicas que trabajan en conjunto con él.

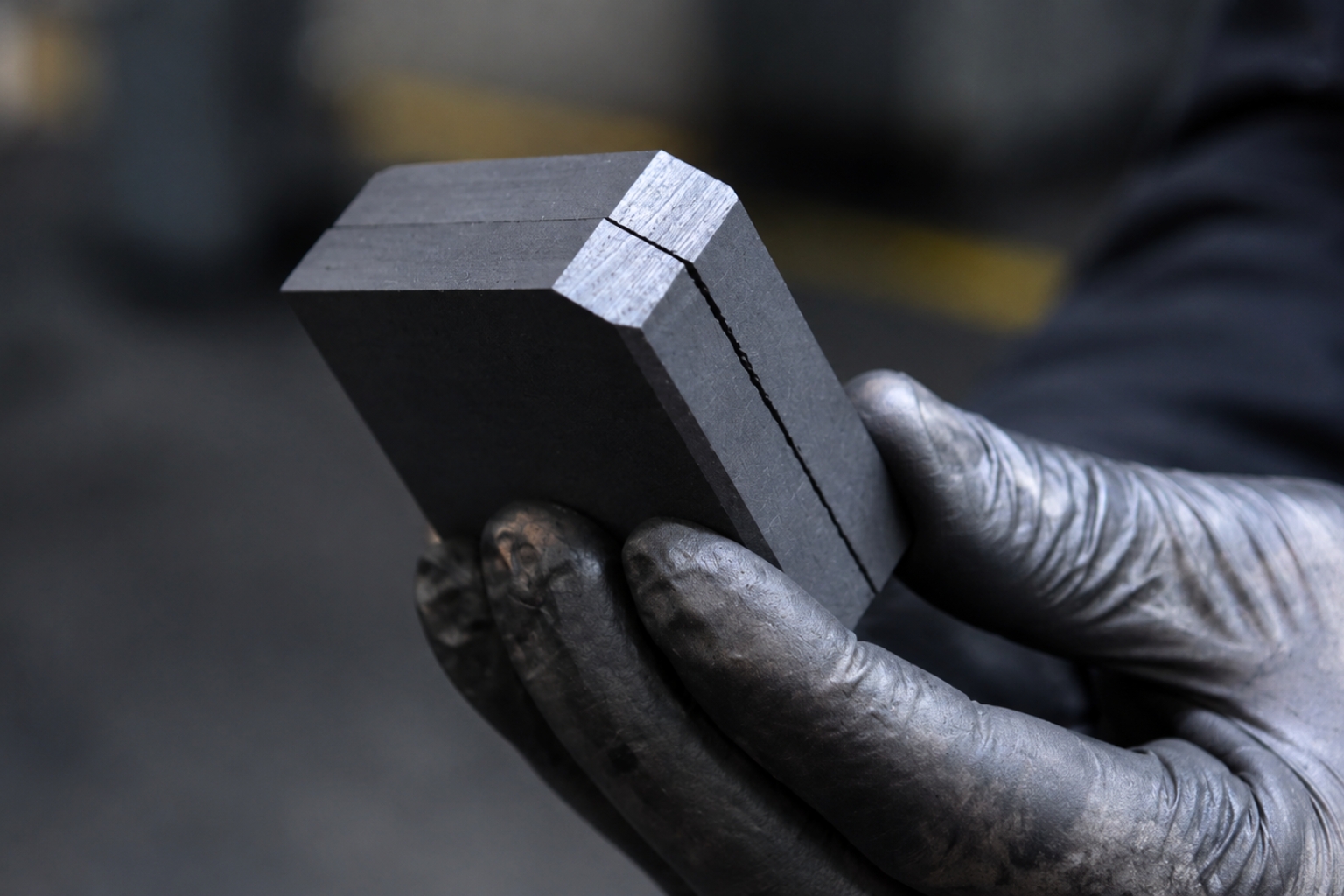

Roturas por esfuerzos localizados.
El grafito es un material con alta resistencia a la temperatura, pero relativamente frágil frente a esfuerzos de tensión o impactos.
Cuando una tolerancia incorrecta genera interferencias durante el montaje o concentra la carga en un punto específico, pueden aparecer fracturas sin que exista un aumento significativo de la carga aplicada.
En muchos casos, estas fallas no se originan por un defecto del material, sino por un ajuste dimensional inadecuado.
Paros no programados.
La consecuencia más costosa de una pieza fuera de tolerancia suele ser la interrupción de la producción.
Una falla inesperada puede implicar:
- Sustitución inmediata del componente.
- Detención del proceso.
- Pérdida de producción.
- Incremento en costos de mantenimiento.
- Afectación a la calidad del producto final.
En industrias donde los hornos o líneas de producción operan de forma continua, incluso unas pocas horas de paro pueden representar pérdidas económicas significativas.
¿Qué tolerancias pueden lograrse durante el maquinado de grafito?
La precisión que puede alcanzarse durante el maquinado de una pieza de grafito depende de diversos factores, entre ellos el grado del material, la geometría del componente, el tipo de maquinaria utilizada y los métodos de inspección implementados durante la fabricación.
Aunque el grafito es un material que ofrece una excelente maquinabilidad en comparación con otros materiales refractarios, esto no significa que todas las dimensiones puedan fabricarse con tolerancias extremadamente cerradas de manera eficiente o económicamente viable.
El objetivo del diseño debe ser especificar únicamente las tolerancias que realmente influyen en el funcionamiento de la pieza, evitando restricciones innecesarias que incrementen el tiempo de fabricación y el costo del componente.
Factores que influyen en la precisión dimensional.
Obtener una pieza de grafito dentro de las tolerancias especificadas es el resultado de controlar todo el proceso de fabricación, no únicamente del maquinado CNC.
Entre los factores más importantes se encuentran:
Grado de grafito seleccionado.
No todos los grados de grafito presentan las mismas propiedades mecánicas.
Características como:
Influyen directamente en la precisión que puede alcanzarse durante el mecanizado.
Por ejemplo, un grafito de grano fino suele permitir acabados superficiales de mayor calidad y tolerancias más estrechas que un material de grano grueso.
Complejidad de la geometría.
Las piezas con geometrías simples son más fáciles de fabricar con alta precisión que aquellas que incluyen:
- Cavidades profundas.
- Paredes delgadas.
- Ranuras estrechas.
- Radios pequeños.
- Múltiples superficies de referencia.
A medida que aumenta la complejidad geométrica, también lo hace la dificultad para mantener tolerancias consistentes en todas las dimensiones.
Herramientas de corte.
El grafito posee propiedades abrasivas que generan desgaste progresivo en las herramientas de corte.
Si el desgaste no se controla adecuadamente, pueden presentarse variaciones dimensionales entre las primeras y las últimas piezas de un mismo lote.
Por esta razón, los fabricantes especializados implementan programas de monitoreo y reemplazo periódico de herramientas para mantener la repetibilidad del proceso.
Condiciones de maquinado
Variables como:
- Velocidad de corte.
- Avance.
- Profundidad de pasada.
- Estrategias CNC.
- Sujeción de la pieza.
También influyen en la precisión final del componente.
Una programación adecuada permite minimizar vibraciones y evitar esfuerzos innecesarios durante el mecanizado.
Capacidad del proceso CNC.
Los centros de maquinado CNC modernos permiten fabricar componentes de grafito con un alto nivel de precisión y repetibilidad, siempre que el proceso esté correctamente controlado.
Sin embargo, es importante comprender que la capacidad del equipo no debe confundirse con la tolerancia recomendada para la aplicación.
Solicitar tolerancias extremadamente cerradas en dimensiones que no son funcionales puede incrementar:
- El tiempo de programación.
- Las operaciones de acabado.
- La inspección dimensional.
- El desperdicio de material.
- El costo final de fabricación.
Por ello, una práctica común en ingeniería consiste en asignar tolerancias más estrictas únicamente a las dimensiones críticas para el funcionamiento del componente y utilizar tolerancias generales en el resto de la pieza.
Este enfoque permite equilibrar precisión, funcionalidad y costo de fabricación.
¿Cómo definir correctamente las tolerancias en un plano?
Un plano de fabricación debe proporcionar toda la información necesaria para producir una pieza funcional sin generar interpretaciones ambiguas.
Las tolerancias forman parte esencial de esa información, ya que indican cuáles dimensiones requieren un control más riguroso y cuáles admiten una mayor variación sin afectar el desempeño del componente.
Al elaborar un plano para una pieza de grafito, es recomendable considerar los siguientes aspectos:
- Identificar las dimensiones funcionales o críticas.
- Evitar asignar la misma tolerancia a todas las dimensiones.
- Especificar claramente las superficies de referencia.
- Definir los ajustes necesarios para ensambles con otros materiales.
- Incluir requisitos de acabado superficial cuando sean relevantes.
- Incorporar tolerancias geométricas si la aplicación lo requiere.
En aplicaciones de alta precisión, también puede ser conveniente utilizar sistemas de acotación basados en normas como ASME Y14.5 o ISO 1101, que establecen criterios para controlar características geométricas como planitud, perpendicularidad, concentricidad o paralelismo.
Una especificación adecuada facilita la comunicación entre el área de ingeniería y el fabricante, reduce la posibilidad de errores y agiliza tanto la fabricación como la inspección del componente.
Errores frecuentes al especificar tolerancias.
Uno de los errores más comunes consiste en asumir que una tolerancia más estricta siempre se traduce en una pieza de mejor calidad.
En realidad, una tolerancia debe responder a una necesidad funcional. Cuando se especifican requisitos excesivamente exigentes sin una justificación técnica, el resultado suele ser un incremento en los costos y tiempos de fabricación.
Entre los errores más habituales destacan:
- Aplicar la misma tolerancia a todas las dimensiones del plano.
- No distinguir entre dimensiones funcionales y dimensiones de referencia.
- Omitir las tolerancias geométricas cuando son necesarias.
- No considerar la interacción con otros componentes del ensamble.
- Definir ajustes incompatibles con la expansión térmica del sistema.
- Copiar tolerancias de planos anteriores sin revisar los requerimientos específicos de la nueva aplicación.
- No consultar con el fabricante durante la etapa de diseño.
Evitar estos errores permite optimizar el proceso de fabricación y obtener componentes que cumplen con los requisitos técnicos sin generar costos innecesarios.
Una colaboración temprana entre el equipo de diseño y el fabricante de piezas de grafito facilita la selección de tolerancias realistas, mejora la manufacturabilidad del componente y reduce el riesgo de modificaciones durante la producción.
Buenas prácticas para componentes críticos de grafito.
En aplicaciones industriales, no todas las dimensiones de una pieza de grafito tienen el mismo nivel de importancia. Una buena práctica de ingeniería consiste en identificar cuáles son las dimensiones funcionales, es decir, aquellas que influyen directamente en el montaje, la alineación, el sellado o la transmisión de cargas.
Asignar tolerancias estrictas únicamente a estas características permite optimizar el proceso de fabricación sin comprometer el desempeño del componente.
Entre las principales recomendaciones se encuentran:
- Definir tolerancias según la función de cada dimensión. No todas las cotas requieren el mismo nivel de precisión.
- Seleccionar el grado de grafito adecuado para la aplicación. Las propiedades mecánicas y la estructura del material pueden influir en la estabilidad dimensional durante el maquinado.
- Considerar las condiciones reales de operación. Temperatura, ciclos térmicos, cargas mecánicas y atmósferas de trabajo deben evaluarse desde la etapa de diseño.
- Aplicar normas de dibujo técnico y tolerancias geométricas cuando sea necesario. Esto facilita la interpretación del plano y reduce errores durante la fabricación.
- Trabajar con proveedores especializados en maquinado de grafito. Su experiencia permite identificar posibles problemas antes de iniciar la producción y proponer alternativas que mejoren la manufacturabilidad.
También es recomendable realizar una revisión técnica del plano antes de solicitar una cotización, verificando que las tolerancias sean coherentes con la función del componente y con la capacidad del proceso de fabricación.
¿Por qué trabajar con un fabricante especializado?
El maquinado de grafito requiere conocimientos específicos tanto del material como de los procesos de fabricación. A diferencia de otros materiales industriales, el grafito combina una excelente estabilidad térmica con una estructura frágil y abrasiva, lo que exige estrategias de mecanizado diferentes a las utilizadas para metales.
Un fabricante especializado no solo produce la pieza conforme al plano, sino que también puede aportar valor durante la etapa de ingeniería mediante recomendaciones orientadas a optimizar el diseño y reducir riesgos de fabricación.
Entre las ventajas de trabajar con un proveedor con experiencia en componentes de grafito destacan:
Asesoría en la definición de tolerancias.
En ocasiones, los planos incluyen tolerancias excesivamente estrictas que incrementan el costo de fabricación sin mejorar el desempeño del componente.
Un fabricante especializado puede identificar estas situaciones y sugerir ajustes que mantengan la funcionalidad de la pieza, optimizando al mismo tiempo los tiempos de producción y el costo total del proyecto.
Selección del grado de grafito más adecuado.
Las tolerancias y el desempeño de una pieza también dependen de las propiedades del material.
La selección del grado de grafito debe considerar factores como:
- Temperatura máxima de operación.
- Atmósfera de trabajo.
- Resistencia mecánica requerida.
- Conductividad térmica.
- Resistencia al desgaste.
- Compatibilidad con el proceso industrial.
Elegir un material inadecuado puede afectar la estabilidad dimensional y reducir la vida útil del componente, incluso si el maquinado cumple con las especificaciones del plano.
Control de calidad durante todo el proceso.
La inspección dimensional es una etapa indispensable para verificar que las piezas cumplen con las tolerancias establecidas.
Los fabricantes especializados implementan procedimientos de control de calidad utilizando instrumentos de medición calibrados para comprobar dimensiones críticas antes de la entrega.
Este proceso permite:
- Detectar desviaciones dimensionales.
- Garantizar la repetibilidad entre lotes.
- Reducir retrabajos.
- Minimizar el riesgo de fallas durante la instalación.
Como resultado, el cliente recibe componentes listos para integrarse al proceso productivo con un mayor nivel de confiabilidad.
Las tolerancias en piezas de grafito son un factor determinante para el desempeño de equipos que operan en condiciones exigentes, como hornos industriales, sistemas de tratamiento térmico, procesos metalúrgicos y aplicaciones de alta temperatura. Una especificación dimensional adecuada favorece el correcto montaje, mejora la distribución de cargas, optimiza el sellado y contribuye a una operación más estable y eficiente.
No obstante, definir tolerancias más estrictas de lo necesario no siempre representa una ventaja. Por el contrario, puede incrementar el tiempo de maquinado, elevar los costos de fabricación y dificultar la producción sin aportar beneficios funcionales. La clave está en establecer tolerancias acordes con los requisitos reales de la aplicación.
Desde la etapa de diseño, la colaboración entre el área de ingeniería y un fabricante con experiencia en maquinado de grafito permite desarrollar componentes que combinan precisión, funcionalidad y viabilidad de fabricación. Este enfoque no solo reduce el riesgo de fallas y retrabajos, sino que también contribuye a mejorar la confiabilidad del proceso y el costo total de propiedad del equipo a lo largo de su vida útil.
Contáctanos y nuestro equipo técnico te asesorará.
