En la fabricación de componentes industriales de grafito, un plano incompleto o con especificaciones ambiguas puede traducirse en retrasos, costos adicionales, retrabajos e incluso fallas prematuras en la operación. Aunque el grafito es un material altamente versátil por su resistencia a altas temperaturas, estabilidad dimensional y excelente maquinabilidad, su desempeño depende en gran medida de que la pieza haya sido diseñada y especificada correctamente desde el inicio.
Cuando un fabricante recibe únicamente un dibujo con dimensiones básicas, sin información sobre el grado de grafito, tolerancias o condiciones de operación, debe realizar suposiciones que pueden afectar el resultado final. Por ello, una especificación técnica completa no solo agiliza el proceso de fabricación, sino que también garantiza que el componente cumpla con los requisitos de la aplicación.
En esta guía conocerás qué información debe contener un plano de fabricación para obtener una pieza de grafito funcional, precisa y confiable.
¿Por qué es importante una especificación completa?
A diferencia de otros materiales metálicos, el grafito se fabrica en múltiples grados con propiedades físicas y mecánicas diferentes. Dos piezas con la misma geometría pueden comportarse de forma totalmente distinta dependiendo del material seleccionado.
Una especificación adecuada permite:
- Reducir tiempos de cotización.
- Evitar aclaraciones técnicas durante el proyecto.
- Mejorar la precisión del maquinado.
- Disminuir desperdicios de material.
- Garantizar que la pieza funcione correctamente en su aplicación.
En proyectos industriales, una buena ingeniería comienza con un buen plano.

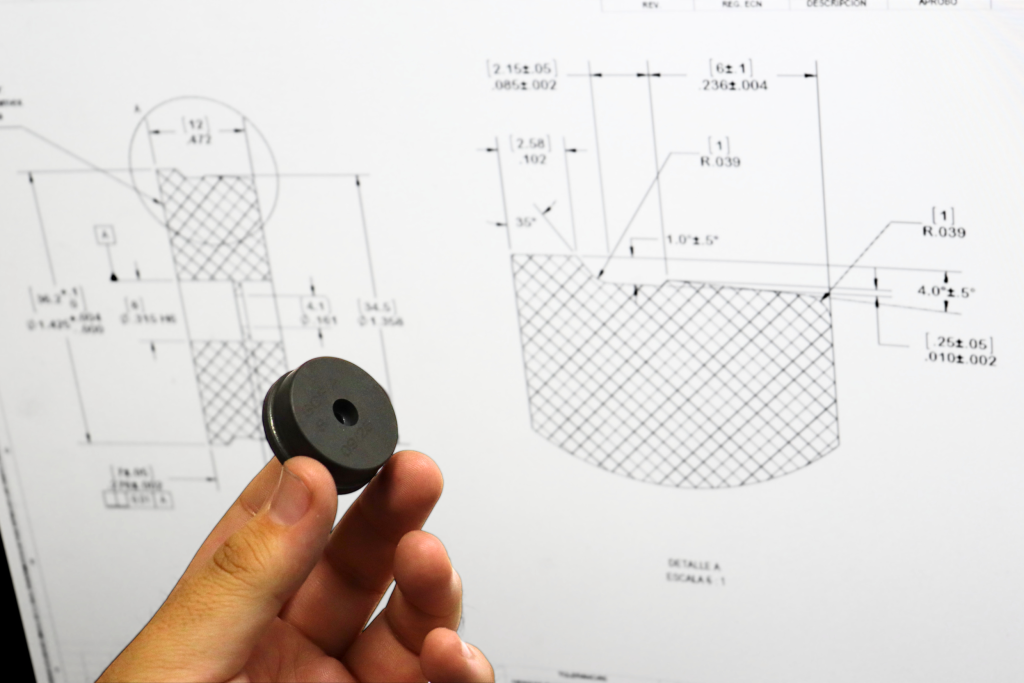

Información indispensable que debe incluir el plano.
1. Dimensiones completas.
El dibujo debe definir todas las dimensiones críticas de la pieza, incluyendo:
- Diámetros.
- Longitudes.
- Espesores.
- Radios.
- Chaflanes.
- Profundidad de cavidades.
- Roscas, cuando existan.
También es recomendable indicar claramente cuáles son las dimensiones funcionales que impactan directamente el desempeño del componente.

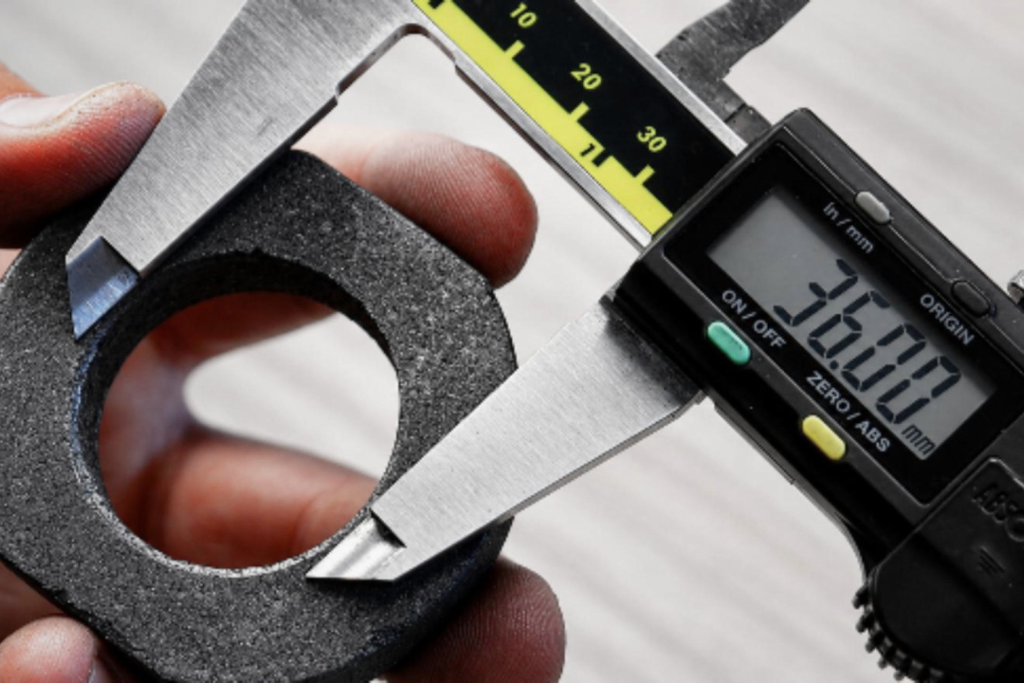

2. Tolerancias dimensionales.
No todas las dimensiones requieren la misma precisión.
Es importante indicar:
- Tolerancias generales.
- Tolerancias críticas.
- Paralelismo.
- Perpendicularidad.
- Concentricidad.
- Planicidad, cuando la aplicación lo requiera.
Solicitar tolerancias más estrictas de las necesarias incrementa significativamente el tiempo de maquinado y el costo de fabricación.
3. Selección del grado de grafito.
Uno de los errores más comunes consiste en especificar únicamente “grafito” como material.
Existen distintos grados desarrollados para aplicaciones específicas, con diferencias en:
- Densidad.
- Tamaño de grano.
- Resistencia mecánica.
- Conductividad térmica.
- Conductividad eléctrica.
- Resistencia a la oxidación.
- Porosidad.
La selección del material debe realizarse considerando las condiciones reales de operación y no únicamente el costo.
4. Condiciones de trabajo.
El fabricante necesita conocer el entorno donde operará la pieza.
Por ejemplo:
- Temperatura máxima.
- Ciclos térmicos.
- Atmósfera (aire, vacío o gases inertes).
- Contacto con metales fundidos.
- Cargas mecánicas.
- Desgaste esperado.
- Velocidad del proceso.
Esta información permite recomendar el grado de grafito más adecuado para maximizar la vida útil del componente.
5. Acabado superficial.
Algunas aplicaciones requieren superficies altamente pulidas, mientras que otras funcionan correctamente con un acabado estándar de maquinado.
Definir el acabado superficial evita procesos innecesarios y asegura el desempeño esperado.
Información adicional que facilita la fabricación.
Además del plano, resulta muy útil proporcionar:
- Modelo CAD en formato STEP o IGES.
- Ensambles donde se observe la posición de la pieza.
- Fotografías del componente actual.
- Historial de fallas, si se trata de un reemplazo.
- Volumen anual requerido.
- Fecha objetivo de entrega.
Cuanta más información reciba el fabricante, menor será el riesgo de errores durante el desarrollo.
Errores frecuentes al especificar piezas de grafito.
Durante proyectos industriales es común encontrar problemas como:
Especificar únicamente las dimensiones.
Sin información del material o la aplicación, resulta imposible garantizar el desempeño esperado.
Sobredimensionar las tolerancias.
Una tolerancia excesivamente cerrada puede incrementar considerablemente el costo sin aportar beneficios funcionales.
No indicar la orientación del material.
En algunas aplicaciones de alta exigencia, la orientación del bloque de grafito puede influir en el comportamiento del componente.
Omitir las condiciones de operación.
La temperatura, la atmósfera y el tipo de esfuerzo mecánico son variables fundamentales para seleccionar correctamente el material.

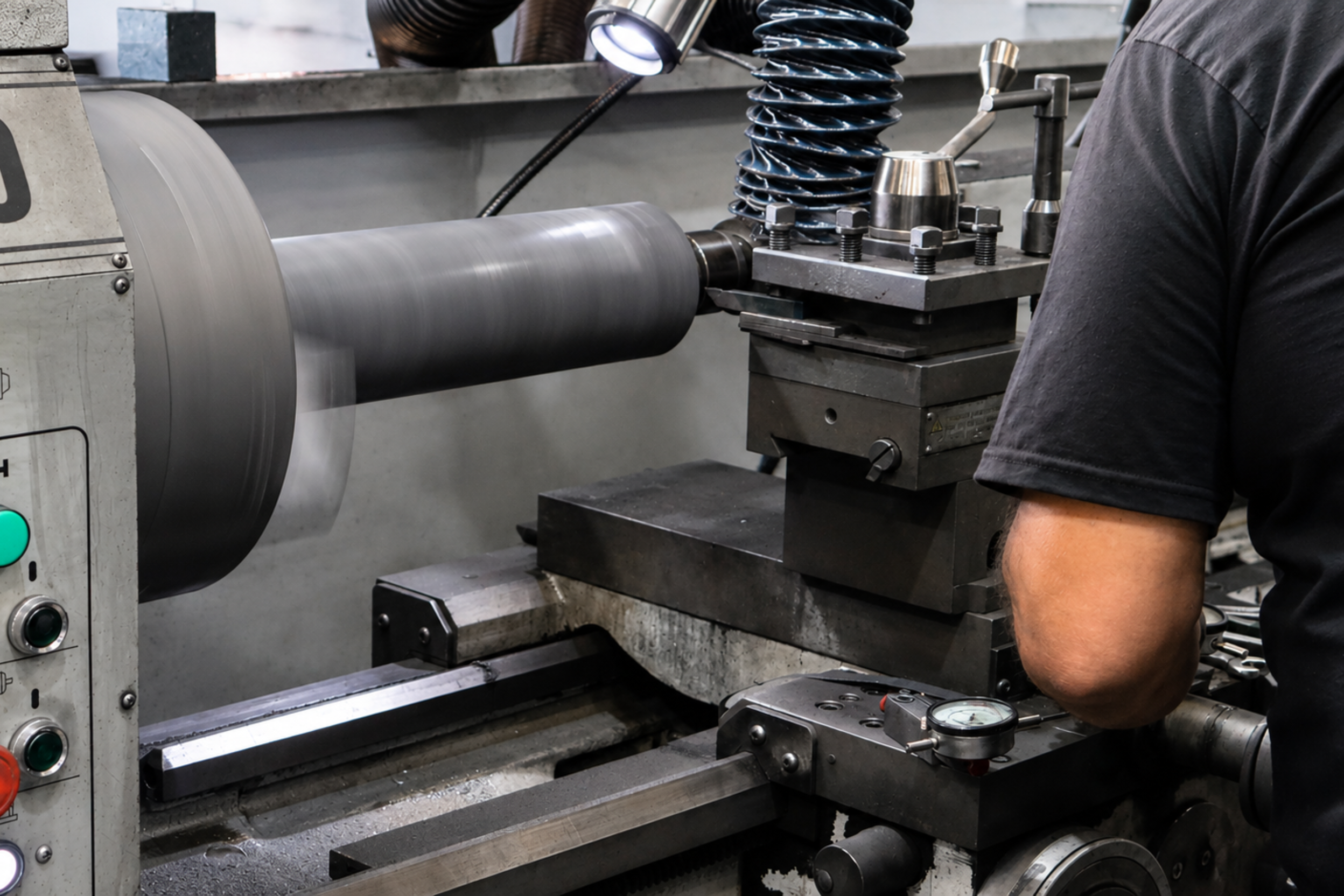

No considerar el proceso de fabricación.
Algunos diseños incluyen geometrías que incrementan innecesariamente el tiempo de maquinado o incluso dificultan la fabricación.
Buenas prácticas para obtener mejores resultados.
Antes de liberar un plano para fabricación, verifica que incluya:
| Información | ¿Es necesaria? |
|---|---|
| Dimensiones completas | ✔ |
| Tolerancias | ✔ |
| Grado de grafito | ✔ |
| Condiciones de operación | ✔ |
| Acabado superficial | ✔ |
| Modelo 3D | Recomendable |
| Fotografías o ensamble | Recomendable |
| Cantidad requerida | Recomendable |
Una revisión técnica previa entre el usuario y el fabricante suele reducir tiempos de desarrollo y minimizar modificaciones posteriores.
¿Qué hacer si aún no tienes toda la información?
No todos los proyectos comienzan con un plano completamente definido. En muchos casos solo existe una muestra física, un componente desgastado o un dibujo preliminar.
Un fabricante especializado puede apoyar en actividades como:
- Ingeniería inversa.
- Identificación del grado de grafito más adecuado.
- Optimización del diseño para facilitar el maquinado.
- Ajuste de tolerancias según la función de la pieza.
- Recomendaciones para incrementar la vida útil del componente.
Este acompañamiento técnico permite obtener una solución más confiable sin incrementar innecesariamente los costos de fabricación.
Especificar correctamente una pieza de grafito va mucho más allá de indicar sus dimensiones. La selección del material, las tolerancias, las condiciones de operación y el nivel de detalle del plano son factores que determinan la calidad del componente y su desempeño en servicio.
Invertir tiempo en desarrollar una especificación técnica completa permite reducir tiempos de fabricación, evitar errores, optimizar costos y prolongar la vida útil de las piezas. Cuando existe colaboración entre el área de ingeniería y el fabricante desde las primeras etapas del proyecto, es posible obtener componentes de grafito que cumplen con los requerimientos de precisión, resistencia y confiabilidad que demandan los procesos industriales modernos.
