Un electrodo EDM se define por la geometría que debe producir y las especificaciones del proceso, no sólo por el tamaño del bloque inicial. CIMSAMEX incluye placas, barras y electrodos para EDM y señala que diseña productos según especificaciones del cliente. La selección del grado requiere revisión técnica.
Comienza por el plano correcto.
Comparte un plano o archivo de geometría con versión identificada, dimensiones, tolerancias y superficies relevantes. Señala la orientación de la pieza, zonas de sujeción y referencias de montaje. Si el diseño aún no está cerrado, indica qué dimensiones son preliminares para no convertir una propuesta en una especificación supuesta.
Añade el contexto de fabricación.
Informa el equipo y el proceso de electroerosión, la cantidad de electrodos requerida, la función de cada uno y las exigencias de acabado que tu área técnica haya definido. Cuando existan piezas anteriores, adjunta fotos y la razón del cambio. Estos datos ayudan a plantear preguntas sobre material y maquinado.
Aclara entregables y aprobación.
Define quién liberará el plano, cómo se identificará la pieza y si se requiere una primera muestra. Compras puede solicitar una fecha, pero Ingeniería debe confirmar la especificación que se va a cotizar.
Revisa el material con la aplicación.
La familia «grafito» reúne opciones distintas; no se puede prometer un acabado, duración o velocidad de erosión sin conocer material, equipo y condiciones.
Contacto: envía plano, versión y requerimientos de proceso para evaluar fabricación.

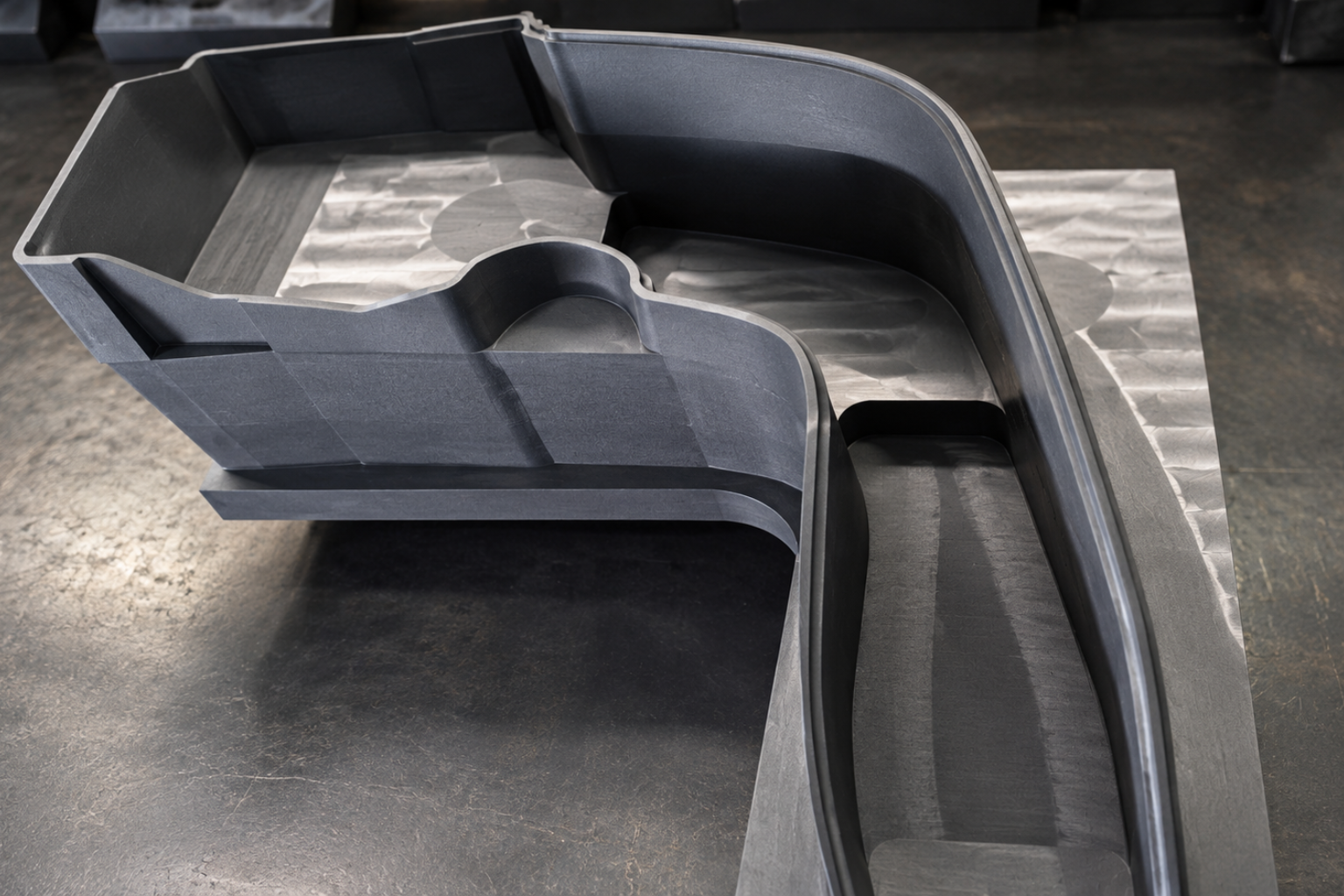

Diferenciar la geometría de la pieza y la del electrodo.
El área de compras puede recibir un dibujo de la cavidad final, pero el proveedor necesita saber si el archivo entregado describe el electrodo que debe fabricar o el resultado de la electroerosión. Identifica claramente ambos archivos, sus versiones y el responsable técnico. Si hay varios electrodos para un mismo trabajo, asigna una referencia a cada uno.
Incluye superficies de sujeción, referencias de montaje, tolerancias funcionales y acabado solicitado. Las dimensiones críticas deben estar en el plano aprobado; una fotografía ayuda a entender la forma, pero no sustituye una especificación. Indica cantidades por referencia y si se solicita muestra antes de una serie.
Datos de proceso y límites de la cotización.
Señala el equipo EDM, la aplicación prevista y cualquier condición de proceso que tu equipo haya definido. Si se reemplaza un electrodo, explica qué se quiere conservar y qué problema se busca corregir. El proveedor podrá entonces preguntar por el grado de grafito y los detalles de maquinado adecuados. No prometas precisión o vida útil a partir del nombre del material.
Ya existe en CIMSAMEX una introducción a electrodos de grafito en EDM. Este artículo responde específicamente a cómo preparar una solicitud y debe enlazar con esa introducción, no repetir su argumento comercial. Antes de publicar, Ingeniería deberá confirmar la terminología del plano y los campos mínimos que acepta para cotizar.
Consulta: Contacta a CIMSAMEX con el plano, fotografías y condiciones de operación disponibles para revisar la aplicación.
