Un portaescobillas puede parecer un componente sencillo, pero su instalación influye directamente en la forma en que la escobilla mantiene contacto con el conmutador o anillo rozante.
Una instalación de portaescobillas incorrecta puede provocar que una escobilla correctamente seleccionada presente desgaste irregular, vibración, contacto inestable, chisporroteo o una vida útil menor a la esperada.
El problema es que estas señales suelen atribuirse inmediatamente a la escobilla.
Se cambia el carbón, el equipo vuelve a operar y, después de cierto tiempo, el problema aparece nuevamente.
Cuando esto sucede, conviene mirar más allá del material de la escobilla.

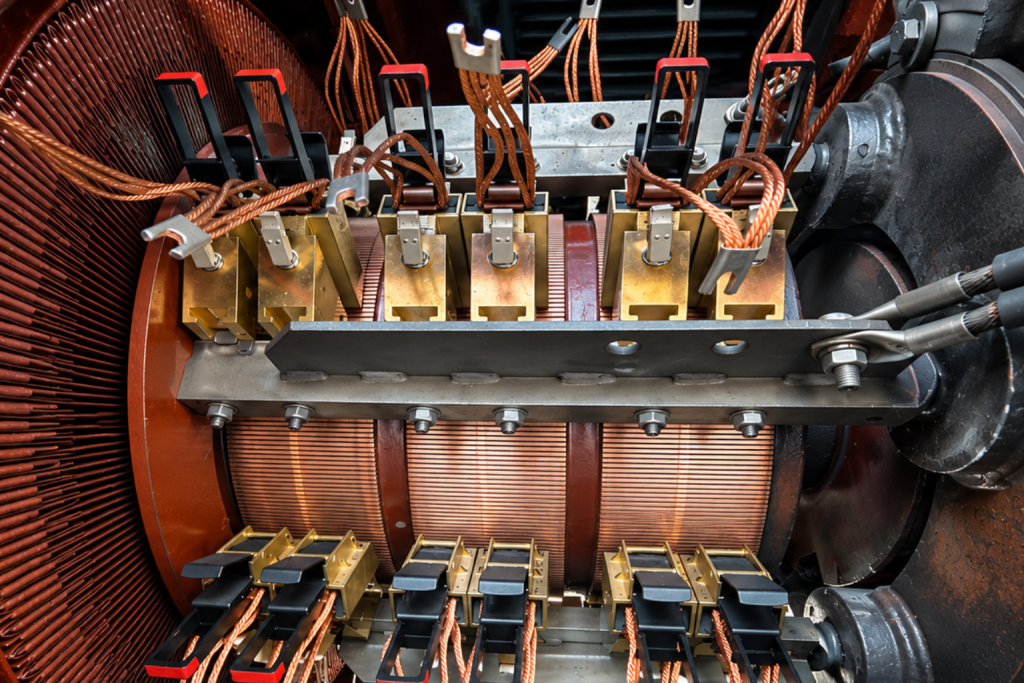

El portaescobillas debe posicionar, guiar y permitir el movimiento adecuado de la escobilla, mientras el sistema de presión mantiene el contacto necesario con la superficie rotativa.
Por eso, pequeñas desviaciones de montaje pueden convertirse en problemas eléctricos y mecánicos durante la operación.
Antes de cambiar nuevamente una escobilla, vale la pena revisar cómo está instalado y trabajando el portaescobillas.
¿Por qué la instalación del portaescobillas es tan importante?
La escobilla se desgasta progresivamente durante la operación.
Por lo tanto, necesita desplazarse dentro de su alojamiento mientras mantiene contacto con el conmutador o anillo.
El portaescobillas debe permitir este movimiento sin que la escobilla:
- Se atore
- Tenga movimiento excesivo
- Pierda alineación
- Vibre
- Pierda contacto
Al mismo tiempo, el sistema de presión debe trabajar correctamente durante la vida útil de la escobilla.
El portaescobillas controla más que la posición.
El conjunto interviene en factores como:
Posición de la escobilla
Debe mantenerla correctamente orientada respecto a la superficie.
Movimiento
La escobilla debe desplazarse conforme se desgasta.
Presión
El resorte o mecanismo correspondiente debe mantener contacto estable.
Estabilidad
Debe limitar movimientos que favorezcan vibración o pérdida de contacto.
Por eso, CIMSAMEX describe al portaescobillas como un componente que proporciona soporte estable, presión uniforme y conexión estacionaria dentro del sistema eléctrico.
¿Cómo un error pequeño termina afectando todo el sistema?
Imagine una escobilla correctamente seleccionada instalada ligeramente fuera de posición.
Al comenzar a girar el motor puede aparecer un contacto menos estable.
Después:
Mala posición → contacto irregular → chisporroteo → desgaste → mayor temperatura → menor vida útil.
El síntoma final puede aparecer en la escobilla.
Pero la causa inicial estaba en la instalación.
7 errores frecuentes al instalar un portaescobillas.
1. Instalarlo demasiado lejos del conmutador o anillo.
La distancia entre el extremo del portaescobillas y la superficie rotativa influye en el soporte que recibe la escobilla.
Si el portaescobillas queda demasiado lejos, aumenta la longitud de escobilla sin soporte.
Esto puede favorecer:
- Movimiento
- Vibración
- Inestabilidad
- Pérdida intermitente de contacto
- Desgaste irregular
- Chisporroteo
Fabricantes especializados establecen límites específicos para esta separación.
Por ejemplo, Helwig recomienda en su documentación técnica mantener determinados portaescobillas a no más de 3.175 mm de la superficie del conmutador, mientras que Mersen indica aproximadamente 2.5 a 3 mm para muchas máquinas.
Esto no significa que exista una distancia universal para todos los motores.
El valor correcto debe verificarse con la especificación del fabricante del equipo, diseño del portaescobillas y aplicación.
Error frecuente
Instalar “a ojo” tomando como referencia únicamente el espacio disponible.
Mejor práctica
Medir y verificar la distancia de montaje según la especificación aplicable.
2. Dejar una alineación incorrecta.
El portaescobillas debe mantener la escobilla correctamente orientada respecto a la superficie.
Una mala alineación puede generar contacto irregular y modificar el patrón de desgaste.
Entre las señales que pueden aparecer están:
- Desgaste diagonal
- Desgaste localizado
- Astillamiento
- Ruido
- Vibración
- Chisporroteo
También debe verificarse la distribución de los portaescobillas alrededor del conmutador cuando el diseño utiliza múltiples posiciones.
Una distribución incorrecta puede afectar el comportamiento eléctrico del conjunto.
¿Qué revisar?
- Posición
- Orientación
- Paralelismo cuando corresponda
- Distribución alrededor del conmutador
- Referencia del fabricante
La instalación debe seguir la geometría definida para la máquina, no simplemente la posición que resulte más cómoda para montar el componente.
3. Utilizar una escobilla incompatible con el alojamiento.
Una escobilla debe tener libertad suficiente para desplazarse dentro del portaescobillas, pero sin un movimiento excesivo que perjudique su estabilidad.
Los dos extremos son problemáticos.
Escobilla demasiado ajustada.
Puede:
- Atorarse
- Dejar de avanzar conforme se desgasta
- Perder contacto
- Producir arco
- Presentar desgaste irregular
Holgura excesiva.
Puede favorecer:
- Movimiento
- Golpeteo
- Vibración
- Contacto inestable
Por eso, no conviene modificar una escobilla improvisadamente para hacerla entrar en un portaescobillas diferente.
Escobilla y portaescobillas deben ser dimensionalmente compatibles.
Una prueba sencilla durante mantenimiento.
Con el equipo correctamente aislado y siguiendo los procedimientos de seguridad aplicables, comprobar que la escobilla pueda moverse adecuadamente dentro de su alojamiento.
Si no se desplaza correctamente, investigar la causa antes de poner el equipo nuevamente en operación.
4. Instalar resortes con presión incorrecta o desigual.
La presión es uno de los factores más importantes del conjunto.
Presión demasiado baja.
Puede generar:
- Contacto inestable
- Vibración
- Arco
- Chisporroteo
- Desgaste irregular
Presión excesiva.
Puede incrementar:
- Fricción
- Temperatura
- Desgaste mecánico
Pero existe otro problema menos evidente:
presiones diferentes entre escobillas.
Si algunas posiciones aplican mayor fuerza que otras, la distribución de corriente y el desgaste pueden dejar de ser uniformes.
Por eso no basta con comprobar que “el resorte todavía tiene fuerza”.
La fuerza debe evaluarse de manera consistente y de acuerdo con la aplicación.
Error comercialmente costoso.
Cambiar repetidamente las escobillas cuando el problema real es un resorte fatigado.
Una escobilla nueva instalada bajo una presión incorrecta puede volver a presentar el mismo problema.
5. Mezclar portaescobillas o resortes con características diferentes.
Durante reparaciones puede existir la tentación de reemplazar solamente el componente que parece más deteriorado.
Esto requiere cuidado.
Mezclar:
- Diseños diferentes de portaescobillas
- Resortes nuevos y fatigados
- Mecanismos de presión distintos
- Configuraciones no equivalentes
Puede generar diferencias entre posiciones.
En sistemas con múltiples escobillas, la uniformidad del conjunto es importante.
Helwig, por ejemplo, advierte que mezclar diferentes tipos de portaescobillas puede provocar fuerzas distintas sobre las escobillas y generar una distribución desigual de corriente.
Antes de sustituir una sola posición.
Comparar:
- Diseño
- Geometría
- Sistema de presión
- Fuerza
- Montaje
- Compatibilidad con la escobilla
No asumir equivalencia únicamente porque físicamente pueda instalarse.

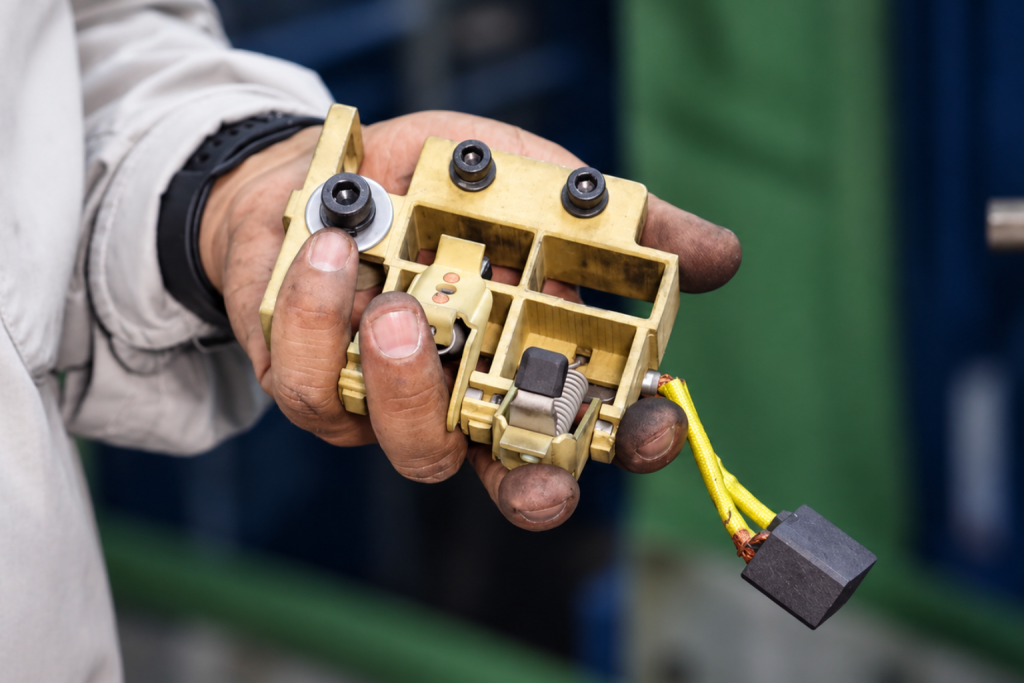

6. Instalar sin limpiar e inspeccionar el conjunto.
Colocar un portaescobillas nuevo sobre un sistema contaminado puede trasladar el problema al componente nuevo.
Antes de instalar conviene inspeccionar:
- Polvo de carbón
- Aceite
- Grasa
- Depósitos
- Corrosión
- Daño térmico
- Conexiones
- Conmutador o anillo
También debe revisarse el interior del alojamiento.
Un portaescobillas que ha sufrido sobrecalentamiento puede deformarse y restringir el movimiento de la escobilla.
Atención al polvo de carbón.
El desgaste genera partículas.
La acumulación de polvo puede afectar el movimiento de la escobilla y las condiciones eléctricas del conjunto.
Por eso, limpieza e inspección deben formar parte de la instalación, no tratarse como actividades independientes.
7. No revisar el sistema después de la instalación.
Terminar de montar el portaescobillas no significa que el trabajo haya terminado.
Después de la intervención conviene verificar que:
- Las escobillas se muevan correctamente
- Los resortes estén instalados adecuadamente
- Las conexiones estén aseguradas
- Exista buen contacto
- No aparezca vibración anormal
- No aumente el chisporroteo
- No aparezca temperatura fuera del comportamiento habitual
La primera inspección después del montaje puede revelar errores antes de que generen desgaste importante.
Instalar → arrancar → olvidar no es una estrategia recomendable para equipos críticos.
¿Qué ocurre cuando la escobilla no se mueve libremente?
Este problema merece atención especial.
La escobilla se acorta conforme trabaja.
Para compensar ese desgaste, debe poder avanzar dentro del portaescobillas manteniendo contacto con la superficie.
Si se atasca:
Desgaste → la escobilla debería avanzar → no avanza → disminuye contacto → aparece arco o inestabilidad.
Las causas pueden incluir:
- Suciedad
- Deformación del portaescobillas
- Corrosión
- Dimensiones incorrectas
- Daño en la escobilla
- Contaminación
- Alojamiento deteriorado
Por eso, cuando una escobilla presenta quemaduras o chisporroteo, revise también si existe evidencia de roce anormal en sus laterales.
Superficies laterales pulidas pueden ser una pista de movimiento o contacto no deseado dentro del alojamiento.
La presión del resorte: Un detalle que puede cambiar el desempeño.
Uno de los errores más comunes es evaluar el resorte únicamente con la mano.
“Todavía se siente fuerte” no constituye una medición técnica.
La fuerza debe verificarse de acuerdo con el procedimiento correspondiente al diseño.
La presión sobre la escobilla depende de la fuerza aplicada y del área efectiva de contacto.
Sin embargo, no conviene utilizar un único valor de presión para todos los equipos.
La documentación técnica disponible muestra diferencias importantes según:
- Tipo de máquina
- Velocidad
- Vibración
- Material de escobilla
- Diseño del sistema
Por ello, debe seguirse la especificación correspondiente a la aplicación.
Lo importante desde mantenimiento es mantener presión correcta y consistente entre posiciones comparables.
¿Cómo saber si el portaescobillas quedó mal instalado?
Después de una intervención, preste atención a cambios que antes no existían.
Señal 1: Desgaste desigual.
Una o varias escobillas se desgastan considerablemente más rápido.
Señal 2: Chisporroteo.
Aparecen chispas después del mantenimiento o aumentan respecto al comportamiento anterior.
Señal 3: Marcas laterales.
La escobilla muestra señales de roce o movimiento dentro del alojamiento.
Señal 4: Astillamiento.
Aparecen bordes fracturados o daño en la cara.
Señal 5: Temperatura.
Una posición trabaja notablemente más caliente.
Señal 6: Ruido o vibración.
Aparece comportamiento mecánico que no existía antes.
Señal 7: Escobilla atorada.
Al inspeccionar, no se desplaza libremente.
Una de estas señales no prueba automáticamente que la instalación sea incorrecta.
Pero si aparece inmediatamente después de intervenir el sistema, la instalación debe formar parte del diagnóstico.
Portaescobillas o escobilla: ¿Cuál está causando el problema?
No conviene analizar ambos componentes por separado.
Utilice el patrón observado como pista:
Problema | Escobilla | Portaescobillas/sistema |
| Escobilla no se desplaza | Revisar dimensiones | Revisar alojamiento |
| Desgaste desigual | Revisar grado | Revisar presión/alineación |
| Chisporroteo | Revisar grado y desgaste | Revisar presión/posición |
| Marcas laterales | Revisar dimensiones | Revisar holgura/alineación |
| Astillamiento | Revisar cara | Revisar vibración/superficie |
| Alta temperatura | Revisar contacto | Revisar presión/conexiones |
| Problema repetitivo | Revisar selección | Investigar sistema completo |
El objetivo no es decidir rápidamente qué componente “tiene la culpa”.
El objetivo es determinar qué condición está provocando el comportamiento anormal.
¿Cuándo ajustar y cuándo reemplazar un portaescobillas?
No todos los problemas requieren un portaescobillas nuevo.
En algunos casos puede existir:
- Suciedad
- Montaje incorrecto
- Conexión floja
- Ajuste incorrecto
- Problema de resorte
Pero un reemplazo puede ser necesario cuando existe deterioro que impide al componente mantener correctamente la escobilla.
Preste atención a:
- Deformación
- Corrosión importante
- Daño térmico
- Desgaste del alojamiento
- Pérdida de geometría
- Mecanismos de presión deteriorados
- Daños que impiden el libre movimiento
La decisión debe considerar la condición del componente y las especificaciones del equipo.
Modificar improvisadamente un portaescobillas deteriorado puede introducir nuevas variables en un sistema que requiere precisión y estabilidad.
¿Qué revisar antes de comprar un portaescobillas nuevo?
Antes de solicitar una cotización, reúna toda la información posible.
Datos del equipo.
- Fabricante
- Modelo
- Aplicación
- Fotografías
- Datos de placa
Datos de la escobilla.
- Ancho
- Espesor
- Longitud
- Grado
- Terminal
- Trenza
- Geometría
Datos del portaescobillas.
- Dimensiones
- Número de alojamientos
- Sistema de montaje
- Orientación
- Sistema de presión
- Conexiones
- Fotografías desde varios ángulos
Condiciones de operación.
- RPM
- Corriente
- Voltaje
- Temperatura
- Vibración
- Ambiente
- Ciclo de trabajo
Problema observado.
- Desgaste
- Chisporroteo
- Temperatura
- Ruido
- Escobilla atorada
- Vida útil reducida
Una muestra física puede ahorrar tiempo.
Cuando no existe número de parte o plano, conservar el portaescobillas retirado y una escobilla utilizada en el mismo sistema puede aportar información muy valiosa para identificar el reemplazo.
Checklist de instalación y mantenimiento.
Punto de inspección | Verificar |
| Modelo de portaescobillas | Compatibilidad |
| Escobilla | Dimensiones y grado |
| Alojamiento | Limpio y sin deformación |
| Movimiento | Escobilla libre |
| Alineación | Según diseño |
| Distancia al conmutador | Según especificación |
| Distribución | Uniforme cuando corresponda |
| Resortes | Condición y consistencia |
| Presión | Conforme a aplicación |
| Conexiones | Limpias y aseguradas |
| Conmutador/anillo | Condición superficial |
| Polvo | Sin acumulación anormal |
| Arranque | Sin comportamiento anormal |
| Seguimiento | Inspección posterior |
La vida útil de un portaescobillas y de las escobillas que trabajan dentro de él depende tanto de la selección del componente como de su instalación.
Errores aparentemente pequeños (distancia incorrecta, desalineación, escobilla incompatible, presión desigual, mezcla de componentes, contaminación o falta de inspección posterior) pueden convertirse en desgaste prematuro, chisporroteo y mantenimiento recurrente.
Por eso, cuando las escobillas fallan repetidamente, no conviene limitar el diagnóstico al carbón.
El portaescobillas debe revisarse como parte del mismo sistema.
Si necesitas reemplazar un portaescobillas industrial, reúne fotografías, dimensiones, datos del motor y, cuando sea posible, conserva una muestra del conjunto retirado.
CIMSAMEX puede ayudarte a revisar la compatibilidad entre escobilla, portaescobillas y condiciones de operación para identificar una configuración adecuada para la aplicación.
Contáctanos y nuestro equipo técnico te asesorará.
