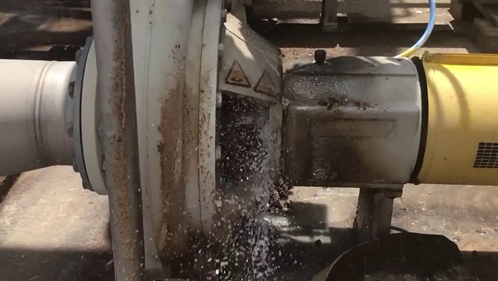

En muchos procesos industriales, las fugas no se deben a fallas del equipo, sino a una selección incorrecta del sistema de sellado. Cuando hay temperatura elevada, presión, fricción o movimiento constante, los sellos convencionales dejan de ser una opción viable.
Ahí es donde entran los sellos de grafito, diseñados para operar en condiciones donde otros materiales pierden estabilidad, se degradan o fallan prematuramente.
¿Qué problema resuelven los sellos de grafito?
Los sellos de grafito se utilizan principalmente para:
- Evitar fugas en sistemas con alta temperatura.
- Mantener sellado bajo presión.
- Reducir desgaste por fricción.
- Soportar ambientes agresivos.
Son comunes en aplicaciones donde hay ejes rotativos, válvulas, bombas, hornos o equipos expuestos a calor constante.
Cuando el sellado falla, el impacto no es menor: pérdida de eficiencia, riesgo operativo, mayor mantenimiento y paros no programados.
Tipos de sellos de grafito y sus aplicaciones.

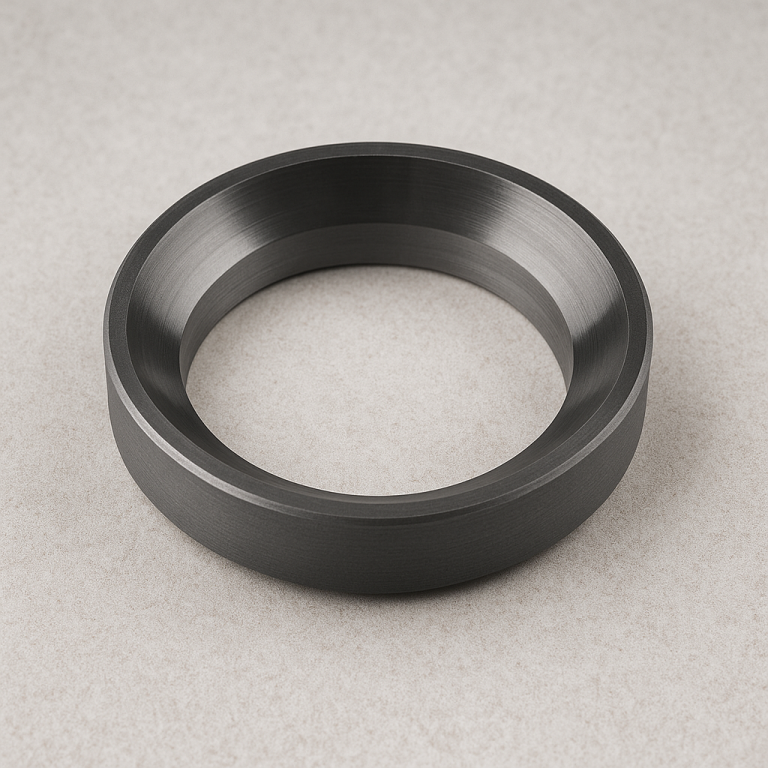

Grafito sólido:
Se utiliza cuando se requiere alta resistencia térmica y buena estabilidad dimensional.
Es común en aplicaciones de alta temperatura donde el movimiento es limitado y el sellado debe mantenerse estable en el tiempo.
Ventajas:
- Alta resistencia térmica.
- Buena conductividad.
- Estabilidad en ambientes severos.
Limitación: Menor flexibilidad frente a desalineaciones o vibraciones.
Grafito impregnado:
El grafito puede impregnarse con resinas, metales u otros compuestos para mejorar propiedades específicas como resistencia mecánica o compatibilidad química.
Ventajas:
- Mayor resistencia estructural.
- Mejor desempeño bajo presión.
- Adaptación a condiciones específicas.
La impregnación debe seleccionarse según la aplicación; no todas funcionan igual en todos los ambientes.
Grafito flexible:
Fabricado a partir de grafito expandido, es uno de los materiales más usados en sellado industrial.
Ventajas:
- Excelente capacidad de sellado.
- Adaptación a irregularidades.
- Buen desempeño en ciclos térmicos.
Es común en empaquetaduras, juntas y sellos donde hay movimiento constante o variaciones dimensionales.
Errores comunes en la selección de sellos de grafito.
(clave para evitar fallas y pérdidas)
Elegir solo por temperatura máxima.
Uno de los errores más frecuentes es considerar únicamente la temperatura, sin evaluar presión, velocidad, fricción o atmósfera del proceso.
Un sello puede soportar la temperatura, pero fallar mecánicamente.
Ignorar el tipo de movimiento.
No es lo mismo sellar un eje rotativo que una aplicación estática.
Usar el mismo tipo de grafito para ambos casos suele generar desgaste acelerado o fugas tempranas.
No considerar la atmósfera del proceso.
Ambientes oxidantes, corrosivos o con vapor afectan directamente el desempeño del grafito.
Una mala compatibilidad reduce drásticamente la vida útil del sello.
Asumir que “todo el grafito es igual”.
El grafito varía en densidad, pureza, método de fabricación e impregnación.
Tratarlo como un material genérico suele derivar en fallas repetitivas.
Falta de información técnica al proveedor.
Cuando no se comparten datos clave, la selección se hace por aproximación, no por ingeniería.
¿Qué datos necesita un proveedor serio para seleccionar un sello de grafito?
Una selección correcta empieza con información clara. Los datos mínimos incluyen:
- Temperatura de operación (continua y picos).
- Presión del sistema.
- Tipo de movimiento (estático, rotativo, alternante).
- Velocidad del eje (si aplica).
- Atmósfera del proceso.
- Tiempo de operación esperado.
Sin esta información, no existe una selección confiable.
Los sellos de grafito no fallan por el material en sí, sino por decisiones de selección incompletas o incorrectas. Cuando se elige considerando solo un factor, como la temperatura, el sellado se convierte en un punto recurrente de falla.
Entender el proceso completo permite que el sello deje de ser un problema operativo y se convierta en un componente estable del sistema.
Cuando las fugas son recurrentes o el sellado no alcanza la vida útil esperada, revisar los criterios de selección es un paso lógico. Analizar la aplicación con datos reales permite definir el tipo de grafito adecuado y evitar errores repetitivos.
En CIMSAMEX, el enfoque es técnico: entender el proceso antes de definir el material.
