Elegir entre grafito extruido e isomoldeado no es simplemente una decisión de catálogo. En realidad, se trata de una decisión de diseño que impacta directamente en la precisión de la pieza, su vida útil y la estabilidad del proceso donde va a operar.
Aunque ambos materiales son grafito industrial, su proceso de fabricación define su estructura interna. Como consecuencia, esa estructura cambia por completo su comportamiento mecánico, térmico y de maquinado. Cuando se elige el tipo incorrecto, el problema no suele aparecer de inmediato; más bien, se manifiesta con el tiempo en forma de desgaste prematuro, deformaciones o fallas inesperadas.
Cómo influye el proceso de fabricación en el material.
La diferencia clave entre ambos tipos de grafito está, principalmente, en cómo se forma el bloque durante su fabricación. A partir de ahí, se definen sus propiedades y limitaciones.
Grafito extruido: estructura direccional.
El grafito extruido se fabrica forzando el material a través de una matriz. Como resultado, este proceso genera una orientación preferencial del grano, conocida como anisotropía.
¿Qué significa esto en la práctica?
En términos simples, las propiedades mecánicas no son iguales en todas las direcciones.
Por ejemplo, el material resiste mejor los esfuerzos cuando la carga actúa en el sentido del grano.
Sin embargo, su comportamiento cambia frente a carga, desgaste y expansión térmica según la orientación.
Impacto en la aplicación.
Debido a esta anisotropía, la maquinabilidad puede variar según el sentido de corte.
Además, existe un mayor riesgo de fractura si la carga actúa en contra del grano.
Por lo tanto, la estabilidad dimensional se reduce en geometrías complejas.

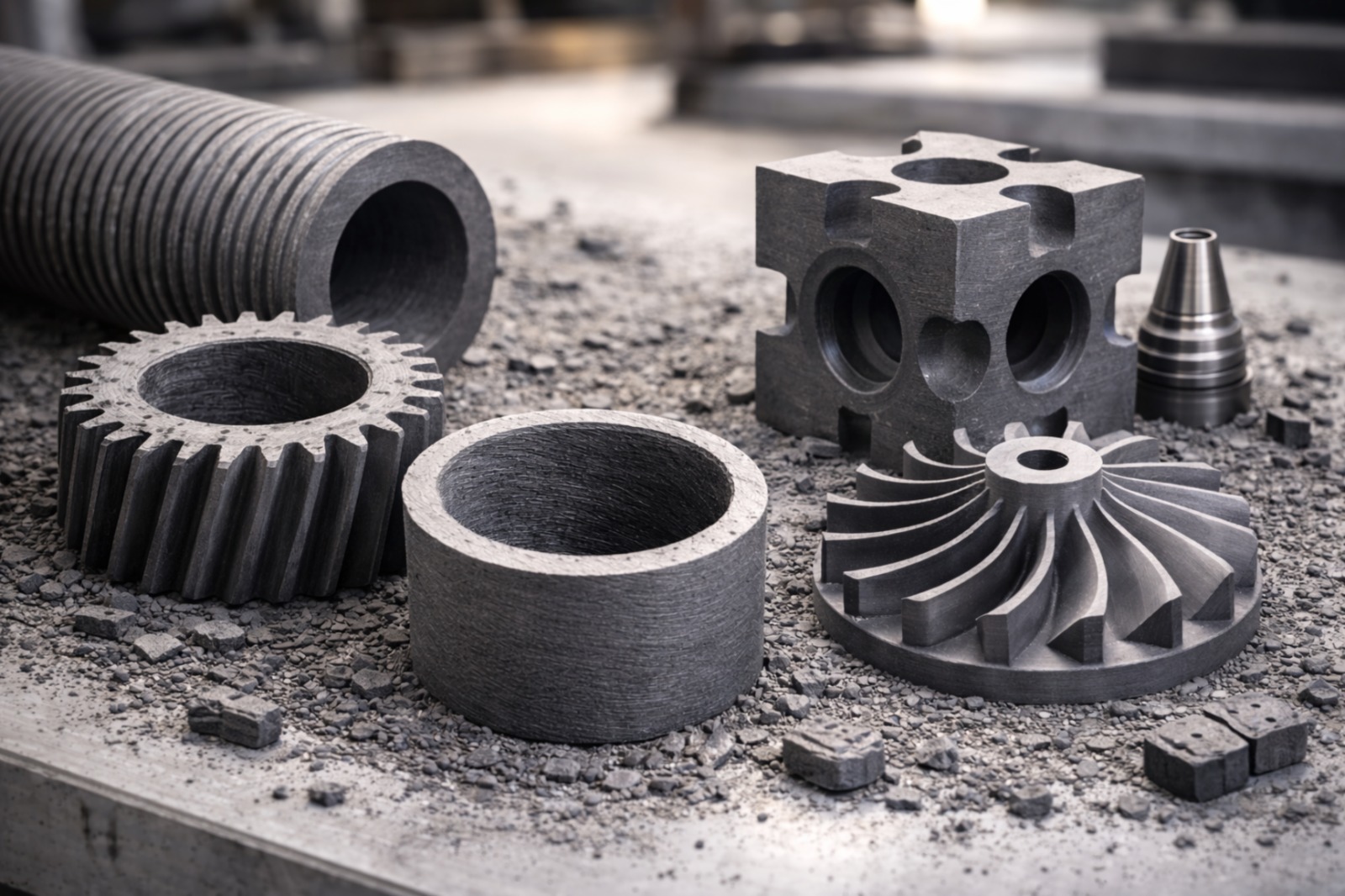

Aplicaciones típicas.
Por esta razón, el grafito extruido se utiliza comúnmente en:
- Barras, placas y piezas simples
- Componentes donde la carga está bien definida
- Aplicaciones donde el costo inicial es un factor relevante
Grafito isomoldeado: estructura uniforme.
En contraste, el grafito isomoldeado se fabrica mediante prensado isostático, aplicando presión uniforme en todas las direcciones. Gracias a esto, el resultado es una estructura de grano homogénea.
¿Qué lo hace diferente?
A diferencia del grafito extruido, presenta propiedades mecánicas similares en cualquier dirección.
Es decir, su comportamiento es isotrópico.
Además, ofrece un mayor control dimensional desde el diseño.
Impacto en la aplicación.
Como consecuencia, se obtiene:
- Excelente maquinabilidad
- Alta precisión en tolerancias cerradas
- Mejor desempeño en geometrías complejas
- Desgaste más uniforme y predecible
Aplicaciones típicas.
Por ello, el grafito isomoldeado se utiliza principalmente en:
- Componentes de alta precisión
- Piezas con cargas multidireccionales
- Aplicaciones críticas donde la estabilidad es clave

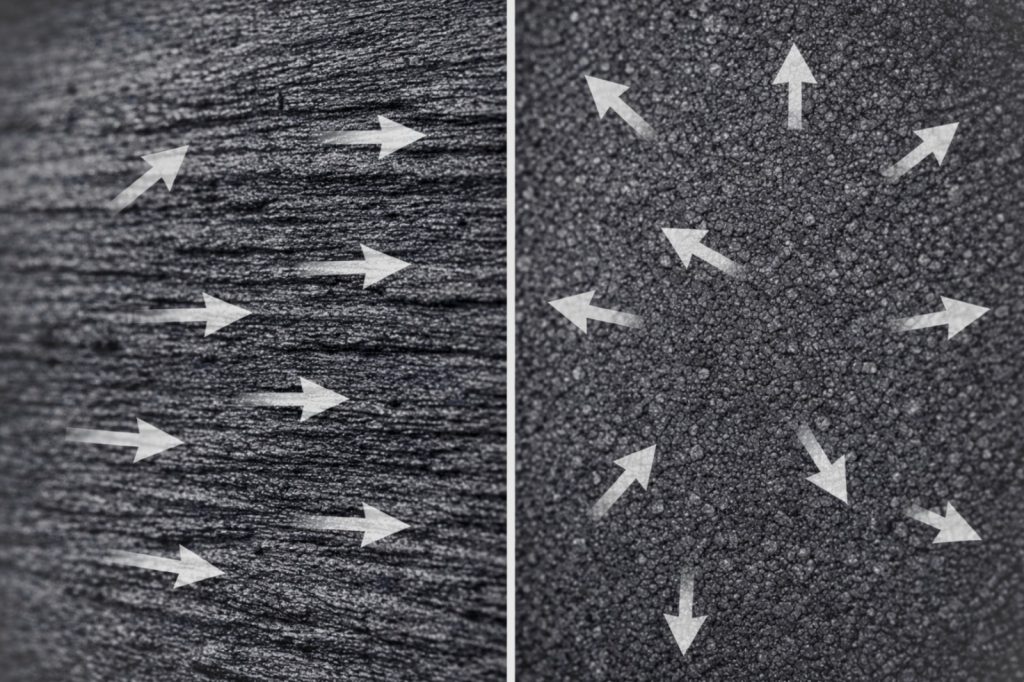

Anisotropía vs uniformidad: el punto que define la selección.
La anisotropía del grafito extruido no es un defecto. Sin embargo, sí es una condición que debe entenderse desde el diseño. Cuando se ignora, comienzan a aparecer problemas como grietas inesperadas, desgaste irregular y pérdida progresiva de precisión.
El grafito isomoldeado, al ser uniforme, reduce significativamente estos riesgos. Especialmente en aplicaciones donde la carga, el desgaste o la temperatura no actúan en una sola dirección, esta diferencia se vuelve crítica.
Casos donde la selección del material influye en el desgaste prematuro.
En planta, es común encontrar aplicaciones con geometrías complejas donde se elige grafito extruido debido a su menor costo inicial. Sin embargo, bajo ciertas condiciones de operación, este material puede presentar desgaste prematuro y consumo desigual con el paso del tiempo.
Como consecuencia, la frecuencia de reemplazo aumenta y la continuidad operativa puede verse afectada. En estos escenarios, el origen del desgaste no está en el diseño del componente ni en el proceso, sino en la estructura del material frente a las exigencias reales de la aplicación.
Por ello, una selección que parecía conveniente al inicio puede traducirse en mayores costos de mantenimiento y reposición a mediano plazo. En cambio, cuando el grado de grafito se elige considerando la geometría, las cargas y el tipo de esfuerzo, el material se convierte en un aliado para lograr mayor estabilidad, mejor vida útil y un costo total de operación más eficiente.
Costo inicial vs costo real de la pieza.
Elegir grafito extruido puede ser correcto cuando:
- La aplicación es simple.
- La carga está bien definida.
- La precisión no es crítica.
Por el contrario, elegir grafito isomoldeado suele ser más conveniente cuando:
- Se requiere alta precisión.
- La pieza tiene geometría compleja.
- La vida útil es un factor crítico.
- El costo del paro supera el costo del material.
En consecuencia, el criterio correcto no es el precio por kilo, sino el desempeño esperado durante toda la vida útil de la pieza.
La diferencia entre grafito extruido e isomoldeado no está en el nombre, sino en su estructura interna y en cómo responde a las condiciones reales de operación. Cuando esta diferencia se entiende desde el diseño, se evitan fallas, ajustes innecesarios y costos ocultos.
Por ello, seleccionar el tipo correcto de grafito es una decisión técnica que impacta directamente en la confiabilidad del sistema.
Cuando una pieza presenta desgaste prematuro, fracturas o pérdida de precisión, entonces revisar si el tipo de grafito es el adecuado suele ser un buen punto de partida. Evaluar la aplicación desde la carga, la geometría y la vida útil esperada permite tomar decisiones más seguras desde el diseño.
En CIMSAMEX, el enfoque es técnico: ayudar a decidir el material correcto según la aplicación, no solo suministrarlo.
