Tercer criterio: función de la pieza.
Después de definir la temperatura y la atmósfera, el siguiente paso consiste en identificar qué función debe cumplir el componente de grafito.
No se selecciona de la misma manera un elemento calefactor que un crisol, un molde, un buje o una placa de soporte. Cada función impone exigencias distintas de resistencia mecánica, conductividad, resistividad eléctrica, pureza, permeabilidad y estabilidad dimensional.
Para realizar una selección técnica conviene responder:
- ¿La pieza soportará peso o presión?
- ¿Conducirá corriente eléctrica?
- ¿Transferirá o distribuirá calor?
- ¿Estará en contacto con metal, vidrio o sales fundidas?
- ¿Funcionará como superficie de desgaste?
- ¿Debe conservar tolerancias estrechas?
- ¿Estará sometida a fricción?
- ¿Tendrá paredes delgadas o detalles pequeños?
- ¿Su falla podría detener el proceso?
Estas preguntas permiten traducir la función de la pieza en propiedades medibles.
Componentes estructurales.
Las placas, charolas, soportes, columnas, tornillos, separadores y elementos internos de hornos pueden estar sometidos a:
- Peso de la carga.
- Flexión.
- Compresión.
- Vibración.
- Impactos durante la manipulación.
- Cambios dimensionales por temperatura.
- Ciclos repetidos de calentamiento y enfriamiento.
En estos componentes deben revisarse especialmente:
- Resistencia a flexión.
- Resistencia a compresión.
- Módulo elástico.
- Coeficiente de expansión térmica.
- Tamaño de grano.
- Uniformidad del material.
- Dirección de las propiedades.
- Espesor mínimo de la pieza.
La resistencia indicada en una ficha técnica corresponde a probetas bajo condiciones controladas. La resistencia real del componente también depende de la geometría, los radios, las perforaciones, los cambios de sección y el acabado del maquinado.
Una pieza estructural no debe dimensionarse utilizando únicamente el valor promedio de resistencia del material. Conviene considerar variación entre lotes, condiciones térmicas, defectos superficiales y factores de seguridad apropiados para el proceso.
Elementos calefactores y conductores eléctricos.
Cuando el grafito se utiliza como elemento calefactor, electrodo, contacto o conductor, la resistividad eléctrica se convierte en una propiedad crítica.
La generación de calor por efecto Joule depende de la resistencia eléctrica del componente:
Potencia térmica = corriente² × resistencia
La resistencia final no depende solo del grado de grafito. También está determinada por:
- Longitud de la trayectoria eléctrica.
- Área transversal.
- Geometría.
- Temperatura.
- Puntos de conexión.
- Presión de contacto.
- Orientación del material.
- Pérdida de sección por oxidación o desgaste.
Una variación pequeña en el espesor puede cambiar significativamente la resistencia del elemento. Por ello, las tolerancias geométricas y la uniformidad del grado son fundamentales.
En estas aplicaciones deben compararse:
- Resistividad eléctrica.
- Variación de resistividad con la temperatura.
- Uniformidad del bloque.
- Capacidad de maquinado.
- Resistencia mecánica.
- Coeficiente de expansión térmica.
- Compatibilidad con terminales y conexiones.
- Comportamiento en la atmósfera del horno.
Elegir el material con menor resistividad no siempre es correcto. En algunos elementos calefactores se necesita una resistencia específica para alcanzar la potencia deseada sin modificar excesivamente la geometría.
Crisoles, moldes y dados.
Los crisoles y moldes trabajan bajo una combinación compleja de temperatura, contacto químico y esfuerzo mecánico.
La selección debe considerar:
- Metal o material procesado.
- Temperatura de colada.
- Tiempo de permanencia.
- Número de ciclos.
- Velocidad de calentamiento.
- Método de carga.
- Método de extracción.
- Posibles reacciones químicas.
- Penetración del material fundido.
- Acabado superficial requerido.
- Facilidad de desmoldeo.
Para estas aplicaciones pueden ser importantes:
- Grano fino.
- Baja porosidad.
- Baja permeabilidad.
- Buena resistencia a flexión.
- Uniformidad estructural.
- Estabilidad dimensional.
- Pureza controlada.
- Acabado superficial consistente.
Sin embargo, no todos los metales o materiales fundidos son compatibles con cualquier grafito. Deben revisarse posibles reacciones, formación de carburos, contaminación o infiltración.
Cuando exista incertidumbre, la compatibilidad debe validarse mediante pruebas controladas antes de fabricar una serie completa.
Bujes, cojinetes, sellos y componentes de desgaste.
El grafito puede utilizarse en aplicaciones de deslizamiento debido a su comportamiento autolubricante y a su capacidad para trabajar donde los lubricantes convencionales pierden efectividad.
En estos componentes deben analizarse:
- Carga radial o axial.
- Velocidad de deslizamiento.
- Temperatura.
- Rugosidad de la contraparte.
- Alineación.
- Presencia de polvo.
- Humedad.
- Atmósfera.
- Frecuencia de arranque.
- Lubricación adicional.
- Holgura de montaje.
Un buje puede fallar por desgaste acelerado, fractura, sobrecalentamiento o pérdida de ajuste. La selección del grado debe equilibrar resistencia, fricción, capacidad de disipación térmica y comportamiento frente al medio.
En ciertas aplicaciones, un grafito impregnado puede reducir permeabilidad o modificar las propiedades mecánicas y tribológicas. La impregnación debe ser compatible con la temperatura y con las sustancias presentes en el proceso.
Placas, charolas y soportes para hornos.
Las charolas y placas para hornos deben conservar suficiente rigidez mientras soportan ciclos térmicos y cargas variables.
Los factores principales son:
- Dimensiones generales.
- Espesor.
- Distancia entre apoyos.
- Peso de la carga.
- Distribución del peso.
- Temperatura máxima.
- Número de ciclos.
- Velocidad de calentamiento.
- Atmósfera.
- Riesgo de oxidación.
- Método de manipulación.
Una placa demasiado delgada puede deformarse o fracturarse por flexión. Una placa excesivamente gruesa incrementa masa, costo y tiempo de calentamiento.
El diseño debe evitar:
- Esquinas interiores agudas.
- Cambios bruscos de espesor.
- Perforaciones demasiado próximas a los bordes.
- Concentración de carga en puntos pequeños.
- Apoyos desalineados.
- Ranuras que reduzcan innecesariamente la sección resistente.
Para piezas grandes, la disponibilidad del bloque y la orientación del material también pueden limitar el diseño.
Componentes en contacto con metal o vidrio fundido.
Cuando el grafito entra en contacto con un material fundido, el análisis debe incluir fenómenos químicos y de transporte.
Entre los riesgos se encuentran:
- Infiltración en la porosidad.
- Erosión.
- Adhesión.
- Contaminación.
- Formación de carburos.
- Disolución de carbono.
- Choque térmico.
- Oxidación en la línea de contacto.
- Ataque por escorias o fundentes.
No debe asumirse que el grafito es químicamente inerte frente a todos los metales.
La compatibilidad depende de:
- Composición del metal.
- Temperatura.
- Tiempo de contacto.
- Atmósfera.
- Presencia de aleantes.
- Escorias.
- Fundentes.
- Recubrimientos.
- Agitación del baño.
En procesos sensibles, puede requerirse un grado de alta pureza, baja permeabilidad o un tratamiento superficial específico.

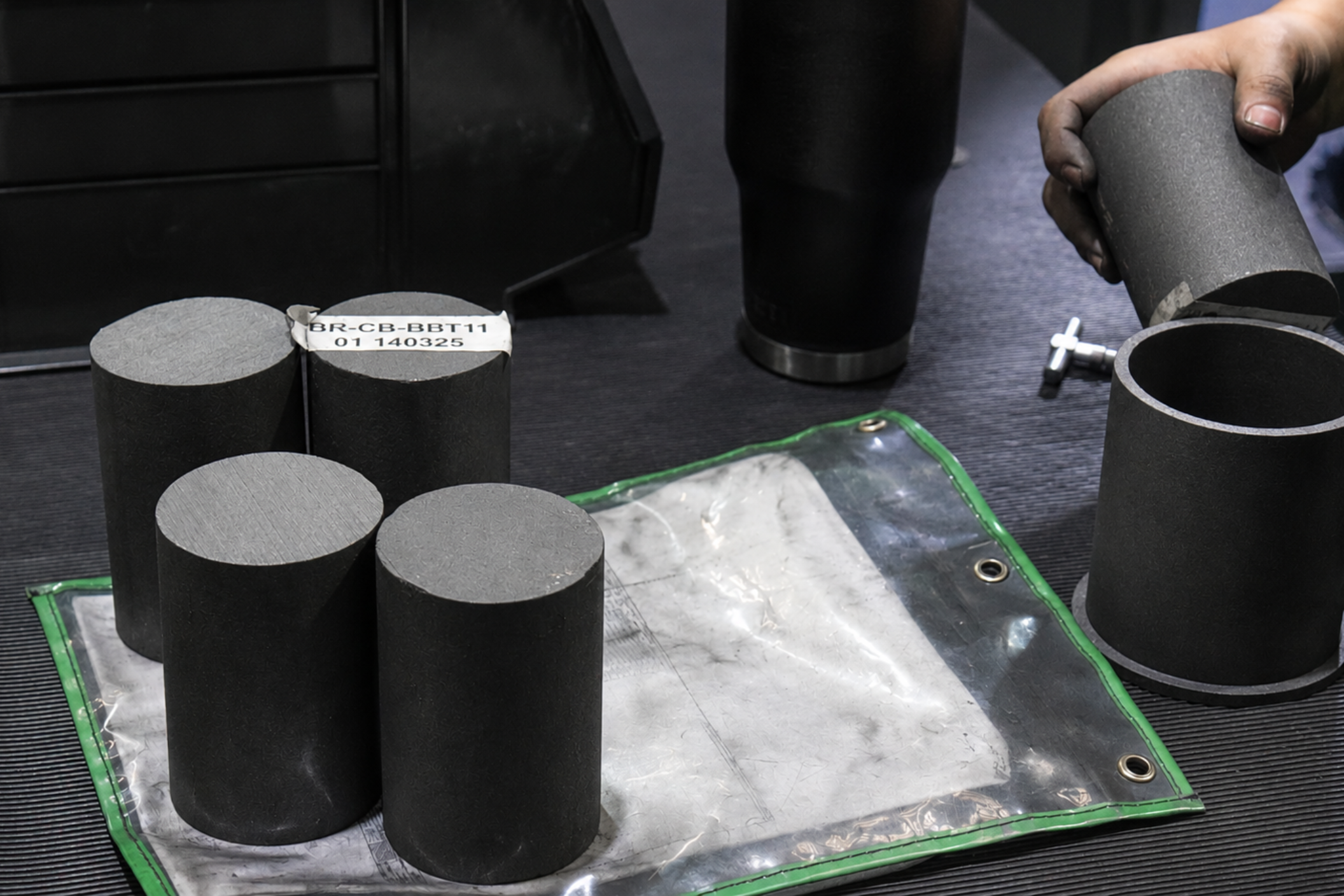

Propiedades que deben compararse entre grados.
Una ficha técnica puede incluir numerosos valores. Sin embargo, no todos tienen la misma importancia para cada aplicación.
La selección debe enfocarse en las propiedades que controlan el modo de falla más probable.
Densidad aparente.
La densidad aparente expresa la masa por unidad de volumen total del material.
Generalmente se utiliza como indicador de compactación, pero no debe interpretarse como una medida directa de calidad.
Una densidad mayor puede relacionarse con:
- Menor volumen de poros.
- Mayor cantidad de material sólido.
- Mejor acabado superficial.
- Mayor resistencia en determinados grados.
- Menor penetración de líquidos o gases.
Sin embargo, estas relaciones no son universales. La distribución, forma y conectividad de los poros también influyen.
La densidad debe compararse junto con:
- Porosidad.
- Permeabilidad.
- Tamaño de grano.
- Resistencia.
- Método de fabricación.
Porosidad abierta.
La porosidad abierta corresponde a los poros conectados con la superficie y accesibles a gases o líquidos.
Es especialmente importante en:
- Crisoles.
- Sellos.
- Componentes de vacío.
- Moldes.
- Sistemas con presión diferencial.
- Piezas expuestas a oxidación.
- Componentes en contacto con metales fundidos.
Una porosidad abierta elevada puede favorecer la penetración y ampliar el área interna expuesta a sustancias reactivas.
No obstante, una cifra global de porosidad no siempre describe la permeabilidad real. Dos materiales con porosidad similar pueden tener tamaños y conexiones de poro diferentes.
Resistencia a flexión y compresión.
La resistencia a flexión es relevante para placas, charolas, soportes, brazos y piezas sometidas a carga transversal.
La resistencia a compresión importa en:
- Columnas.
- Dados.
- Soportes.
- Espaciadores.
- Sistemas de sujeción.
- Componentes prensados durante el proceso.
Estas propiedades deben revisarse en la dirección correspondiente al uso del bloque.
También es necesario recordar que el grafito es un material frágil. No presenta una deformación plástica significativa antes de fracturarse. Por ello, las concentraciones de esfuerzo y los impactos deben minimizarse.
Módulo elástico.
El módulo elástico indica la rigidez del material.
Un módulo mayor significa que el material se deforma menos bajo una carga determinada, pero también puede aumentar los esfuerzos generados por restricciones térmicas.
Para componentes sometidos a gradientes de temperatura, la resistencia al choque térmico no depende únicamente de la resistencia mecánica. También intervienen:
- Módulo elástico.
- Conductividad térmica.
- Coeficiente de expansión.
- Geometría.
- Difusividad térmica.
- Velocidad de calentamiento.
Por ello, no conviene seleccionar el grado más rígido sin evaluar el sistema completo.
Conductividad térmica.
La conductividad térmica indica la capacidad del material para transportar calor.
Puede ser importante cuando el componente debe:
- Distribuir temperatura.
- Reducir puntos calientes.
- Transferir calor hacia una carga.
- Disipar calor por fricción.
- Igualar temperaturas entre zonas.
Una conductividad elevada puede reducir gradientes térmicos internos, pero no siempre es la prioridad.
En ciertos diseños se busca controlar el flujo de calor o mantener una diferencia térmica. La selección debe relacionarse con la función del componente.
La conductividad también puede variar con:
- Temperatura.
- Dirección del material.
- Densidad.
- Microestructura.
- Grado de grafitización.
Resistividad eléctrica.
La resistividad eléctrica determina la oposición del material al paso de corriente.
Es crítica en:
- Elementos calefactores.
- Electrodos.
- Contactos.
- Sistemas de descarga.
- Aplicaciones electroquímicas.
- Componentes de hornos eléctricos.
Debe revisarse a la temperatura de operación cuando exista información disponible, ya que el valor a temperatura ambiente puede no representar el comportamiento real.
También debe considerarse la variación entre lotes cuando la potencia eléctrica dependa directamente de la resistencia del componente.
Coeficiente de expansión térmica.
El coeficiente de expansión térmica indica cuánto cambia dimensionalmente el material al variar la temperatura.
Es importante cuando:
- La pieza trabaja dentro de un ensamble.
- Existen uniones con metales o cerámicos.
- Las tolerancias en caliente son críticas.
- La pieza está restringida mecánicamente.
- Hay ciclos térmicos frecuentes.
- Existen gradientes de temperatura.
Una diferencia elevada de expansión entre materiales unidos puede producir:
- Holguras.
- Interferencia.
- Agrietamiento.
- Pérdida de contacto.
- Aflojamiento.
- Fractura de la pieza más frágil.
Las dimensiones de montaje deben calcularse considerando la temperatura de servicio, no únicamente la condición a temperatura ambiente.

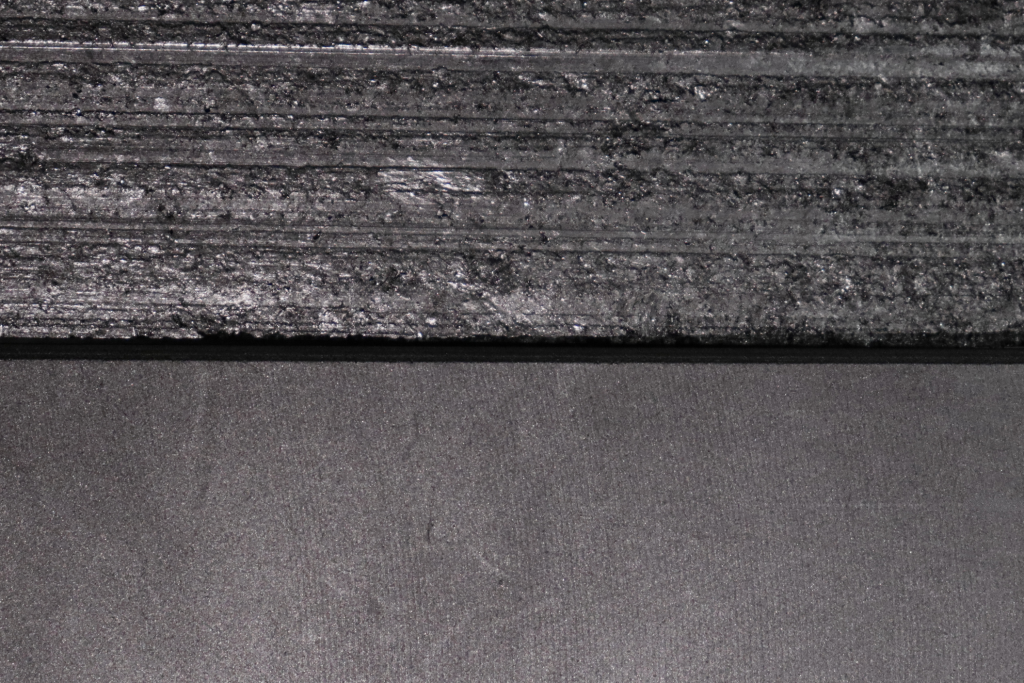

Tamaño máximo de grano.
El tamaño máximo de grano ayuda a estimar el nivel de detalle que puede obtenerse durante el maquinado.
Los grados de grano fino suelen favorecer:
- Aristas definidas.
- Roscas pequeñas.
- Ranuras estrechas.
- Paredes delgadas.
- Buen acabado superficial.
- Tolerancias más exigentes.
En componentes grandes y robustos, un grano extremadamente fino puede no ser necesario.
Debe existir una relación razonable entre el tamaño de grano y la dimensión mínima de la geometría. Cuanto más pequeña sea una pared, ranura o radio, mayor será la importancia de la uniformidad microestructural.
Permeabilidad.
La permeabilidad mide la facilidad con la que un gas o líquido atraviesa la red de poros conectados.
Es importante en:
- Sistemas de vacío.
- Sellos.
- Crisoles.
- Tubos.
- Distribuidores de gas.
- Componentes sometidos a presión.
- Procesos donde debe evitarse la infiltración.
La permeabilidad no es equivalente a la porosidad total. Debe solicitarse directamente cuando el funcionamiento dependa de la hermeticidad o del control del flujo.
Pureza química.
La pureza debe especificarse cuando las impurezas puedan afectar el producto o el proceso.
Entre las aplicaciones sensibles se encuentran:
- Semiconductores.
- Metalurgia de alta pureza.
- Procesos al vacío.
- Análisis químico.
- Sinterizado de materiales especiales.
- Producción de materiales electrónicos.
- Tratamientos donde existen límites estrictos de contaminación.
Además del contenido total de cenizas, puede ser necesario conocer elementos específicos, como hierro, silicio, calcio, aluminio, azufre u otros contaminantes relevantes para el proceso.
¿Cómo relacionar las propiedades con la aplicación?
La selección no debe basarse en buscar el valor máximo de todas las propiedades. El objetivo es encontrar un equilibrio técnico y económico.
¿Cuándo priorizar resistencia mecánica?
La resistencia mecánica debe recibir mayor importancia cuando:
- La pieza soporta carga.
- Existen claros largos entre apoyos.
- Hay perforaciones o secciones delgadas.
- Se presentan vibraciones.
- La manipulación implica riesgo de impacto.
- Una fractura puede dañar otros componentes.
- La pieza trabaja bajo presión.
Además del grado, deben optimizarse la geometría y los puntos de apoyo.
¿Cuándo priorizar conductividad térmica?
Debe priorizarse cuando la pieza:
- Distribuye calor.
- Funciona como susceptor.
- Está sometida a calentamiento localizado.
- Debe minimizar diferencias de temperatura.
- Disipa calor generado por fricción.
- Protege una carga frente a puntos calientes.
Una conductividad elevada puede mejorar la uniformidad térmica, pero debe evaluarse junto con la masa y la geometría.
¿Cuándo priorizar resistividad eléctrica?
La resistividad es prioritaria cuando el grafito conduce corriente o genera calor.
La selección debe coordinarse con:
- Voltaje.
- Corriente.
- Potencia.
- Longitud.
- Área transversal.
- Conexiones.
- Temperatura.
- Pérdida admisible de sección.
En elementos calefactores, el diseño eléctrico y el diseño mecánico deben realizarse simultáneamente.
¿Cuándo se necesita baja permeabilidad?
Una baja permeabilidad puede ser necesaria cuando:
- Hay presión diferencial.
- Debe impedirse el paso de gases.
- La pieza contiene un líquido.
- Se trabaja en vacío.
- Existe riesgo de infiltración de metal.
- La oxidación interna debe limitarse.
- La estabilidad química depende del aislamiento del medio.
En algunos casos puede utilizarse grafito impregnado, siempre que el agente de impregnación soporte la temperatura y no contamine el proceso.
¿Cuándo conviene un grado de grano fino?
Un grado de grano fino suele ser conveniente para:
- Roscas pequeñas.
- Canales estrechos.
- Moldes detallados.
- Electrodos de precisión.
- Paredes delgadas.
- Acabados superficiales controlados.
- Componentes pequeños.
- Geometrías complejas.
No es obligatorio utilizarlo en piezas macizas, sencillas y de gran tamaño si un grado más económico cumple los requisitos funcionales.
¿Cuándo la pureza es crítica?
La pureza debe priorizarse cuando una cantidad pequeña de contaminantes puede:
- Alterar la composición del producto.
- Generar defectos superficiales.
- Favorecer reacciones no deseadas.
- Reducir el rendimiento del proceso.
- Contaminar una cámara de vacío.
- Interferir con propiedades eléctricas.
- Incumplir una especificación del cliente final.
En aplicaciones generales, la pureza debe ajustarse a la necesidad real para evitar una sobre especificación costosa.
Tabla orientativa para seleccionar el tipo de grafito.
La siguiente tabla es una guía inicial. No sustituye la revisión de fichas técnicas ni las pruebas en condiciones reales.
Aplicación | Propiedades prioritarias | Tipo de grafito orientativo | Riesgo principal |
| Placa estructural para horno | Flexión, expansión térmica y uniformidad | Moldeado, extruido o isostático según geometría | Fractura por carga o gradiente térmico |
| Elemento calefactor | Resistividad, uniformidad y maquinabilidad | Grano fino o isostático | Cambio de resistencia y oxidación |
| Crisol | Porosidad, resistencia térmica y compatibilidad química | Moldeado o isostático | Infiltración, erosión u oxidación |
| Molde de precisión | Grano fino, densidad y acabado | Isostático | Defectos superficiales o fractura |
| Buje o cojinete | Desgaste, fricción y resistencia | Grado mecánico o impregnado | Desgaste acelerado |
| Sello | Permeabilidad, estabilidad y acabado | Grano fino o impregnado | Fuga o desgaste |
| Electrodo | Resistividad y uniformidad | Extruido, moldeado o isostático según tamaño | Consumo irregular |
| Soporte de carga | Compresión, flexión y expansión | Moldeado o extruido | Rotura o deformación del ensamble |
| Componente para vacío | Pureza, baja emisión y permeabilidad | Isostático o purificado | Contaminación o fuga |
| Pieza en contacto con metal fundido | Compatibilidad, porosidad y pureza | Grado denso o tratado | Reacción química o infiltración |
Errores comunes al seleccionar un grado de grafito.
Elegir únicamente por temperatura máxima.
El error más frecuente consiste en buscar un material que “soporte” cierta temperatura sin definir la atmósfera.
En aire, la oxidación puede limitar la vida útil antes de que la temperatura provoque otro tipo de daño. En vacío o gas protector, pueden dominar otros factores, como contaminación, sublimación localizada, reacción con la carga o pérdida de resistencia por diseño.
La temperatura debe analizarse junto con el tiempo de exposición y la composición del ambiente.
Ignorar la presencia de oxígeno.
Una pequeña entrada de aire puede deteriorar progresivamente el componente.
Las fugas suelen concentrarse en:
- Puertas.
- Sellos.
- Pasamuros.
- Conexiones.
- Zonas de carga.
- Sistemas de extracción.
- Aperturas durante el enfriamiento.
Cuando la oxidación aparece en una zona específica, conviene inspeccionar el patrón de desgaste antes de atribuir la falla al material.
Sustituir un grado por otro con densidad similar.
La densidad no describe por sí sola:
- Tamaño de poro.
- Permeabilidad.
- Resistencia.
- Pureza.
- Orientación.
- Conductividad.
- Resistividad.
- Tamaño de grano.
Una sustitución debe realizarse comparando el conjunto de propiedades relevantes para la función.
No considerar la orientación del bloque.
En materiales anisotrópicos, cortar la pieza en una orientación distinta puede cambiar:
- Resistencia a flexión.
- Expansión.
- Conductividad térmica.
- Resistividad.
- Estabilidad dimensional.
La orientación debe conservarse especialmente cuando se replica una pieza que ya funciona correctamente.
Sobreespecificar el material.
Solicitar el grado con mayor densidad, menor grano, máxima pureza y tolerancias más estrechas no siempre mejora el proceso.
La sobreespecificación puede generar:
- Mayor costo de materia prima.
- Menor disponibilidad.
- Mayor tiempo de entrega.
- Más desperdicio.
- Mayor costo de inspección.
- Dificultad para encontrar equivalentes.
Cada requisito debe estar relacionado con una necesidad funcional.
Copiar una clave comercial sin revisar su ficha técnica.
Las claves de grado pertenecen a fabricantes específicos. Cuando una marca deja de estar disponible, copiar únicamente la clave dificulta la sustitución.
Una especificación robusta debe incluir:
- Grado preferido.
- Propiedades mínimas o rangos aceptables.
- Método de conformado.
- Pureza.
- Orientación.
- Condiciones de servicio.
- Criterios de aceptación.
Así es posible evaluar equivalentes técnicamente comparables.
Información que debe entregarse al proveedor.
Una recomendación confiable depende de la calidad de la información proporcionada.
Condiciones térmicas y atmosféricas.
Deben indicarse:
- Temperatura habitual.
- Temperatura máxima.
- Tiempo de permanencia.
- Número de ciclos.
- Velocidad de calentamiento.
- Velocidad de enfriamiento.
- Gas de proceso.
- Presión.
- Nivel de vacío.
- Humedad.
- Posibles fugas.
- Periodos de exposición al aire.
Cargas mecánicas y ciclos de trabajo.
Es recomendable informar:
- Peso soportado.
- Tipo de carga.
- Puntos de apoyo.
- Presión.
- Vibración.
- Impactos.
- Velocidad de rotación o deslizamiento.
- Frecuencia de operación.
- Manipulación manual o automática.
Contacto con metales, gases o sustancias químicas.
Debe describirse cualquier contacto con:
- Aluminio.
- Cobre.
- Acero.
- Hierro.
- Vidrio.
- Sales.
- Escorias.
- Fundentes.
- Hidrógeno.
- Nitrógeno.
- Argón.
- Vapor.
- Gases de combustión.
- Sustancias de limpieza.
La composición específica aporta más valor que una descripción general.
Plano, tolerancias y acabado superficial.
El proveedor necesita conocer:
- Dimensiones.
- Tolerancias.
- Roscas.
- Radios.
- Chaflanes.
- Acabado superficial.
- Planitud.
- Paralelismo.
- Concentridad.
- Orientación del material.
- Zonas críticas.
- Superficies de contacto.
Las tolerancias deben asignarse según la función. Aplicar tolerancias cerradas a todas las dimensiones incrementa el costo sin necesariamente mejorar el desempeño.
Vida útil esperada y modo de falla actual.
Cuando se busca sustituir una pieza existente, debe compartirse:
- Duración promedio.
- Número de ciclos.
- Zona donde inicia el daño.
- Fotografías.
- Pérdida de masa.
- Cambio de dimensiones.
- Fracturas.
- Oxidación.
- Desgaste.
- Historial de modificaciones.
El patrón de falla proporciona información valiosa para distinguir entre un problema de material, diseño u operación.
¿Cómo validar el grado antes de fabricar una serie?
Una selección técnicamente razonable aún debe comprobarse en el proceso real.
Revisión de ficha técnica.
Antes de aprobar el material, conviene revisar:
- Propiedades típicas.
- Valores mínimos garantizados, cuando existan.
- Dirección de prueba.
- Métodos de ensayo.
- Variación entre lotes.
- Dimensiones disponibles.
- Certificados.
- Condiciones de almacenamiento.
Los valores típicos no siempre representan límites de aceptación. Esta diferencia debe aclararse con el proveedor.
Prototipo o lote piloto.
Cuando el costo de falla es elevado, resulta conveniente producir:
- Un prototipo.
- Una pieza de prueba.
- Un lote pequeño.
- Una sección representativa.
- Una muestra testigo.
La prueba debe reproducir las condiciones críticas, no únicamente comprobar que la pieza puede instalarse.
Inspección dimensional y visual.
Antes del uso deben documentarse:
- Dimensiones iniciales.
- Masa.
- Fotografías.
- Acabado.
- Bordes.
- Roscas.
- Posibles defectos.
- Orientación.
- Identificación del lote.
Esta información permite comparar el estado inicial con el posterior al servicio.
Seguimiento de pérdida de masa y desgaste.
La pérdida de masa puede utilizarse como indicador de oxidación o consumo.
También deben medirse:
- Reducción de espesor.
- Crecimiento de poros.
- Desgaste localizado.
- Cambio de resistencia eléctrica.
- Pérdida de planitud.
- Aparición de grietas.
- Variación de holguras.
El criterio de reemplazo debe establecerse antes de que la pieza alcance una condición peligrosa.
Registro de ciclos y condiciones reales.
El análisis será más confiable si se registran:
- Temperatura máxima por ciclo.
- Tiempo de exposición.
- Presión.
- Flujo de gas.
- Eventos de ingreso de aire.
- Paros no programados.
- Cambios de carga.
- Fallas del sistema de enfriamiento.
- Operaciones de mantenimiento.
Sin estos datos, dos piezas aparentemente iguales pueden mostrar vidas útiles distintas sin que sea posible identificar la causa.
Casos orientativos de selección.
Los siguientes ejemplos muestran cómo aplicar el método. No constituyen recomendaciones universales.
Elemento calefactor en horno de vacío.
Condiciones principales:
- Alta temperatura.
- Vacío.
- Paso de corriente.
- Ciclos térmicos.
- Geometría delgada.
Propiedades prioritarias:
- Resistividad eléctrica estable.
- Uniformidad.
- Resistencia mecánica.
- Bajo coeficiente de expansión.
- Buen maquinado.
- Pureza compatible con el proceso.
Riesgos:
- Puntos calientes.
- Fractura en conexiones.
- Cambio de resistencia por pérdida de sección.
- Contaminación.
- Entrada accidental de aire.
En este caso, la geometría eléctrica y el grado deben diseñarse juntos.
Crisol para fundición de metales no ferrosos.
Condiciones principales:
- Contacto con metal fundido.
- Ciclos térmicos.
- Manipulación.
- Posible exposición al aire.
Propiedades prioritarias:
- Compatibilidad química.
- Baja permeabilidad.
- Resistencia al choque térmico.
- Resistencia mecánica.
- Pureza adecuada.
- Espesor suficiente.
Riesgos:
- Infiltración.
- Oxidación.
- Erosión.
- Contaminación.
- Fractura durante carga o vaciado.
Debe confirmarse la compatibilidad con la aleación específica y con los fundentes utilizados.
Molde para colada.
Condiciones principales:
- Geometría detallada.
- Contacto térmico rápido.
- Repetición de ciclos.
- Acabado superficial crítico.
Propiedades prioritarias:
- Grano fino.
- Uniformidad.
- Baja porosidad.
- Buen acabado.
- Estabilidad dimensional.
- Resistencia suficiente.
Riesgos:
- Despostillamiento.
- Defectos transferidos a la pieza.
- Erosión.
- Grietas.
- Adhesión del material.
Un grado isostático puede ser conveniente cuando la precisión y el acabado justifican su costo.
Buje autolubricado.
Condiciones principales:
- Movimiento relativo.
- Carga.
- Temperatura.
- Lubricación limitada.
Propiedades prioritarias:
- Comportamiento tribológico.
- Resistencia.
- Estabilidad dimensional.
- Conductividad térmica.
- Compatibilidad con el eje.
Riesgos:
- Desgaste irregular.
- Fractura por desalineación.
- Calentamiento.
- Holgura incorrecta.
- Ataque químico.
El acabado y la dureza de la contraparte influyen tanto como el grado de grafito.
Soporte para tratamiento térmico.
Condiciones principales:
- Carga estática.
- Ciclos térmicos.
- Vacío o gas protector.
- Repetición de uso.
Propiedades prioritarias:
- Resistencia a flexión.
- Baja expansión.
- Uniformidad.
- Resistencia a oxidación según la atmósfera.
- Dimensiones compatibles con la carga.
Riesgos:
- Flexión.
- Fractura en cambios de sección.
- Oxidación durante carga o descarga.
- Daños por impacto.
El diseño de apoyos puede prolongar la vida útil sin necesidad de cambiar a un grado más costoso.
Componente en contacto con vidrio fundido.
Condiciones principales:
- Temperatura elevada.
- Contacto químico.
- Requerimiento de calidad superficial.
- Posible erosión.
Propiedades prioritarias:
- Pureza.
- Baja porosidad.
- Homogeneidad.
- Resistencia térmica.
- Compatibilidad química.
Riesgos:
- Inclusiones.
- Burbujas.
- Erosión.
- Contaminación.
- Oxidación en zonas expuestas.
La validación debe considerar la composición del vidrio y la duración del contacto.
Tabla resumen de selección.
Pregunta técnica | ¿Por qué importa? | Propiedad relacionada |
| ¿Cuál es la temperatura habitual? | Define el régimen térmico principal | Conductividad, expansión y resistencia |
| ¿Cuál es la temperatura máxima? | Identifica picos y puntos calientes | Choque térmico y estabilidad |
| ¿Existe oxígeno? | Determina el riesgo de oxidación | Porosidad, pureza y protección |
| ¿Se trabaja en vacío? | Influye en contaminación y desgasificación | Pureza y permeabilidad |
| ¿La pieza soporta carga? | Define el riesgo de fractura | Flexión, compresión y módulo |
| ¿Conduce electricidad? | Controla potencia y calentamiento | Resistividad |
| ¿Está en contacto con un fundido? | Puede haber reacción o infiltración | Pureza, porosidad y compatibilidad |
| ¿Tiene detalles pequeños? | Afecta la calidad del maquinado | Tamaño de grano |
| ¿Debe impedir el paso de gas? | Define el nivel de hermeticidad | Permeabilidad |
| ¿Trabaja por ciclos? | Genera fatiga térmica y esfuerzos | Expansión y conductividad |
| ¿Requiere tolerancias estrechas? | Exige mayor uniformidad | Grano, densidad y estabilidad |
| ¿Cuál es la vida útil esperada? | Permite comparar costo y desempeño | Conjunto de propiedades |
Elegir el grado de grafito correcto no consiste en buscar el material con la temperatura máxima más alta ni en seleccionar automáticamente el de mayor densidad o menor tamaño de grano.
La decisión debe partir de tres variables principales:
- Temperatura real de la pieza.
- Atmósfera y sustancias presentes.
- Función mecánica, térmica, eléctrica o química del componente.
A partir de estas condiciones se comparan resistencia, conductividad térmica, resistividad eléctrica, porosidad, permeabilidad, expansión, pureza y tamaño de grano.
La especificación más confiable no es una clave comercial aislada, sino un conjunto de propiedades y condiciones de servicio verificables. Este enfoque facilita la comparación entre fabricantes, reduce el riesgo de sustituciones incorrectas y permite fabricar componentes con una relación más equilibrada entre desempeño, disponibilidad y costo.
Cuando la aplicación es crítica, la selección debe validarse mediante un prototipo o lote piloto, acompañado de mediciones de masa, dimensiones, desgaste, resistencia eléctrica y número de ciclos.
El mejor grado no es necesariamente el más costoso. Es aquel cuyas propiedades responden al mecanismo real de operación y al modo de falla que debe evitarse.
Contáctanos y nuestro equipo técnico te asesorará.
