En los motores eléctricos, especialmente aquellos motores de CA controlados por variadores de frecuencia (VFD), las corrientes parásitas pueden inducir voltajes en el eje que si no se gestionan adecuadamente se descargan a través de los rodamientos, causando daños significativos y reduciendo su vida útil.
Para abordar este desafío, Helwig Carbón ha desarrollado el BPK-Probe™, un dispositivo patentado diseñado para medir el voltaje en el eje del motor y evaluar el riesgo de descargas perjudiciales a través de los rodamientos.
¿Qué es el BPK-Probe™ y cómo funciona?
El BPK-Probe™ es un instrumento portátil que permite detectar y medir los voltajes presentes en el eje de un motor.
Utiliza dos cepillos de plata grafito que hacen contacto directo con el eje: uno mide el voltaje del eje y el otro sirve para conectar a tierra el eje. Los resultados se muestran en una pantalla LCD de fácil lectura, indicando si los rodamientos están en riesgo de sufrir daños por descargas eléctricas.
Además, el BPK-Probe™ cuenta con la capacidad de simular la instalación de un sistema de protección de rodamientos (BPK) de Helwig, permitiendo al usuario evaluar la efectividad de las soluciones de conexión a tierra y determinar el riesgo de daños adicionales una vez instaladas.

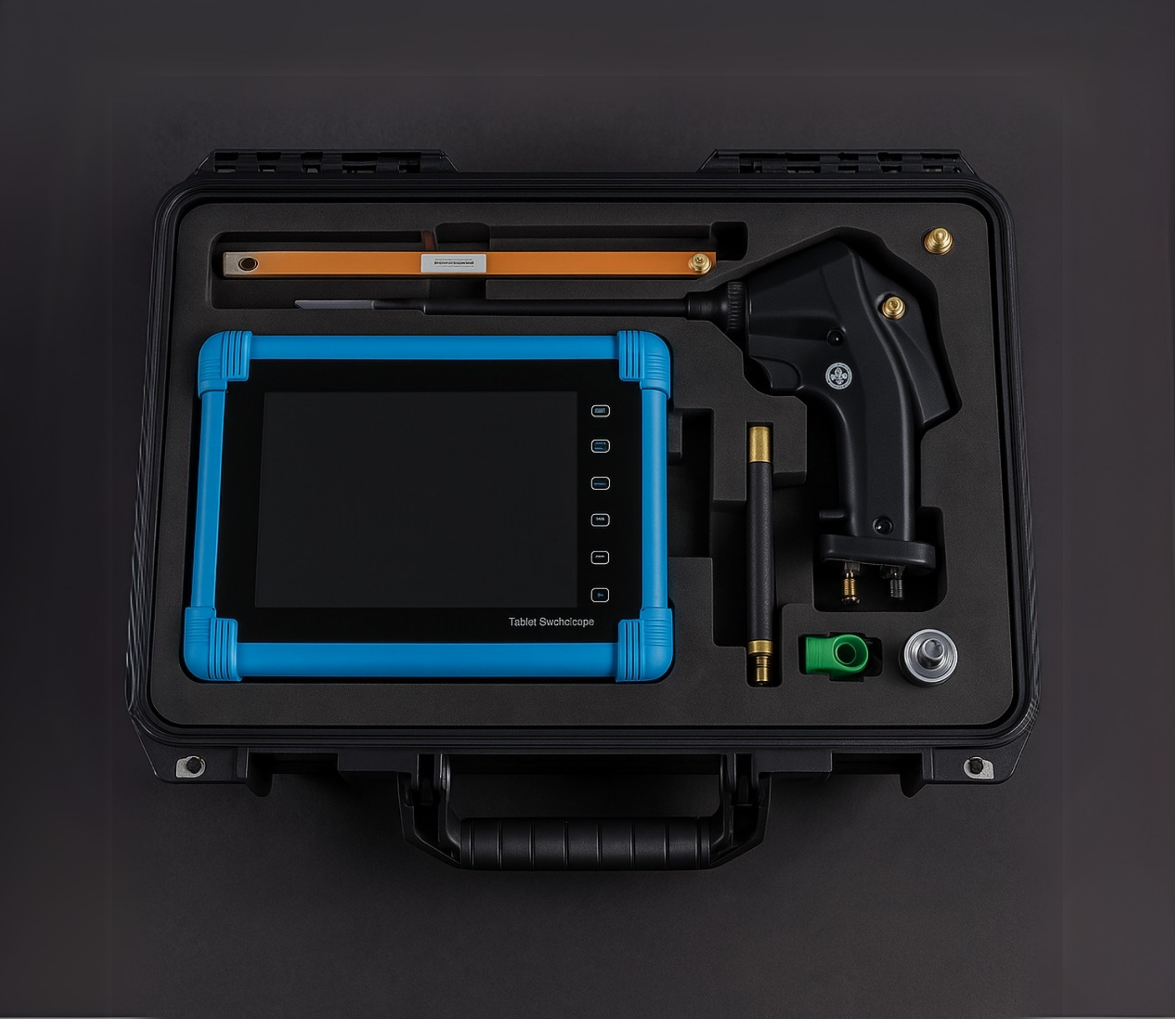

Componentes del kit BPK-Probe™.
El kit completo incluye todo lo necesario para realizar pruebas exhaustivas en motores eléctricos:
- BPK-Probe™: Dispositivo principal para la detección de voltaje en el eje.
- Herramienta de Preparación de la Sonda: Para asegurar un contacto óptimo con el eje.
- Tubo de Extensión de la Sonda: Facilita el acceso a ejes en diferentes configuraciones.
- Cepillos de Repuesto: Dos cepillos adicionales para mantenimiento.
- Cable de Carga Micro-USB: Para recargar la batería del dispositivo.
- Osciloscopio de Tableta: Permite un análisis más detallado de los voltajes del eje.
- Cable de Carga del Osciloscopio: Para mantener el osciloscopio operativo.
- Cable BNC: Conecta el BPK-Probe™ al osciloscopio.
- Adaptador de Tarjeta SD: Facilita la transferencia de datos.
- Memoria USB: Para almacenar y transferir resultados de las pruebas.
Beneficios del BPK-Probe™.
- Detección Temprana de Riesgos: Identifica la presencia de voltajes perjudiciales en el eje antes de que causen daños en los rodamientos.
- Evaluación de Soluciones de Conexión a Tierra: Permite comprobar la efectividad de los sistemas de protección de rodamientos de Helwig.
- Registro de Datos: Almacena los resultados de las pruebas en una tarjeta micro SD para análisis posteriores.
- Análisis Detallado: El osciloscopio incluido ofrece una visualización gráfica de los voltajes del eje, facilitando una comprensión más profunda del comportamiento eléctrico del motor.
Aplicaciones del BPK-Probe™.
El BPK-Probe™ es esencial para profesionales de mantenimiento, ingenieros de fiabilidad y analistas de vibraciones que buscan:
- Prevenir Fallos en Rodamientos: Detectando y mitigando corrientes parásitas antes de que causen daños.
- Optimizar Programas de Mantenimiento Predictivo: Incorporando mediciones de voltaje del eje en las rutinas de inspección.
- Asegurar la Integridad de Motores Controlados por VFD: Garantizando que las soluciones de protección de rodamientos sean efectivas.
El BPK-Probe™ de Helwig Carbón es una herramienta indispensable para evaluar y mitigar los riesgos asociados con las corrientes parásitas en motores eléctricos.
Su capacidad para medir voltajes en el eje, evaluar la efectividad de los sistemas de protección y registrar datos para análisis detallados lo convierte en una solución completa para mantener la salud y longevidad de los rodamientos de los motores.
